Ατσάλι από ανοξείδωτο χάλυβα 304/316
Περιγραφή του προϊόντος

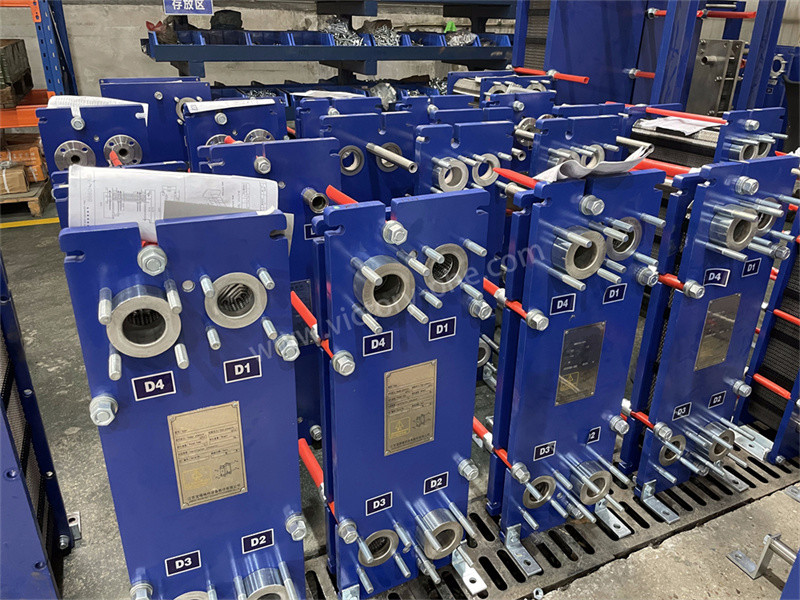

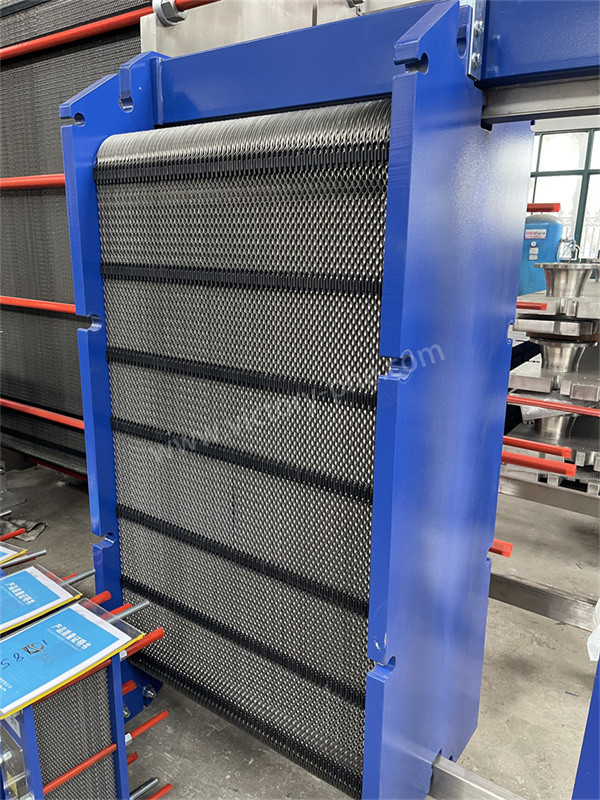

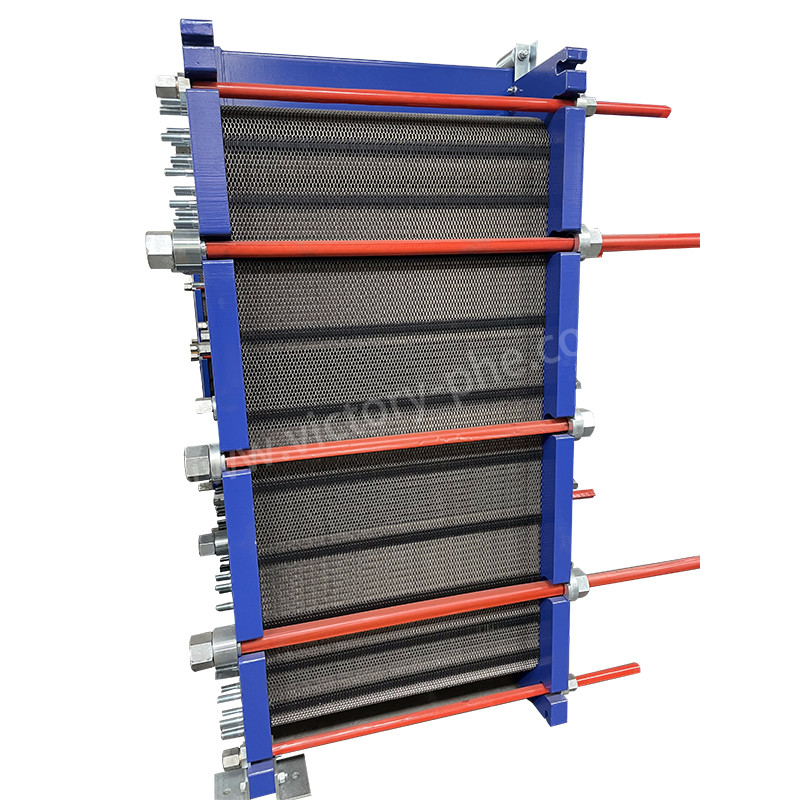

1Οι εναλλάκτες θερμότητας με πλάκες είναι συσκευές που χρησιμοποιούνται για τη μεταφορά θερμότητας μεταξύ δύο υγρών μέσω μιας σειράς μεταλλικών πλακών.Αυτές οι πλάκες είναι διατεταγμένες κατά τρόπο που δημιουργούν μια μεγάλη επιφάνεια για τη μεταφορά θερμότητας, διατηρώντας ένα μικρό αποτύπωμαΤα δύο υγρά, τα οποία μπορεί να είναι υγρά ή αέρια, ρέουν μέσα από ξεχωριστά κανάλια που σχηματίζονται από τις πλάκες.που επιτρέπουν αποτελεσματική ανταλλαγή θερμότητας.
2Οι θερμοανταλλάκτες πλάκας χρησιμοποιούνται συνήθως σε συστήματα HVAC, ψύξη, βιομηχανικές διεργασίες και στη βιομηχανία τροφίμων και ποτών.συμπαγές μέγεθοςΕπιπλέον, είναι σχετικά εύκολο στη συντήρηση και μπορούν να αποσυναρμολογηθούν για καθαρισμό ή συντήρηση.
3Οι ανταλλακτές θερμότητας με πλάκες είναι ευέλικτοι και μπορούν να σχεδιαστούν για διάφορες εφαρμογές ανάλογα με τις ειδικές απαιτήσεις μεταφοράς θερμότητας και τις συνθήκες λειτουργίας.
Σχήμα | VH20/VS20 |
Δάχος πλάκας | 0.5/0.6mm |
Μέγεθος τρύπας πλάκας | 200 χιλιοστά |
Μέγιστη απόδοση | 680 μέτρα3/h |
Διάτακτη σωλήνα για μεγάλη διάμετρο | DN200 |
Εργασιακή πίεση | 1.0/1.6MPa |
Πίεση δοκιμής | 1.3/2.1Mpa |
Σχήμα |
Τυπική μέγιστη ροή m3/h |
Μέγιστος αριθμός συναρμολογημένων τεμαχίων N |
Μέγεθος σύσφιξης Α |
Μέγιστο μήκος Α1 |
VH20 | 680 | 275 | N*(3.8+X) | 2651 |
VS20 | 680 | 251 | N*(4.0+X) | 2351 |
Παράμετρος προϊόντος θερμομικρατήρα πλάκας με συμπίεση | |
Άρθρο | Μετατροπέας θερμότητας πλάκας |
Ετικέτα | Νίκη |
Υλικό πλάκας | Τιτάνιο/Νικέλιο/Χαστόλι/Ατσάλι μη χαλύβδινο 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
Υλικό συμπίεσης | NBR HNBR EPDM HEPDM VITON FKM Σιλικόνη |
Υλικό πλαισίου | Χάλυβα από άνθρακα |
Χρώμα του πλαισίου | μπλε ή προσαρμοσμένο χρώμα |
Τύπος σύνδεσης | Φλάντζες ή νήματα |
Πρότυπο φλάντζας | ΑΝΣΙ ASME BS BA JIS DIN GB ISO |
Σφραγίδα σύσφιξης | M24 M30 M39 |
Πίεση σχεδιασμού | Το υψηλότερο 20mpa, το χαμηλότερο 10Mpa |
Πίεση εργασίας | κανονικό 12,5Mpa |
Τροποποιημένο | 1 σύνολο |
Πακέτο | Κουτί από πολυχοιρινό |
Εγγύηση | ένα έτος |
Οργανωτής κατασκευής | Μπορεί να κάνει αντικατάσταση |
Εφαρμογές
Συστήματα HVAC: Οι ανταλλακτές θερμότητας με πλάκες χρησιμοποιούνται σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού για τη μεταφορά θερμότητας μεταξύ του αέρα του κτιρίου και του κυκλοφορούντος νερού ή ψυκτικού.
Ψυγείο: Χρησιμοποιούνται σε εμπορικά και βιομηχανικά συστήματα ψύξης για διαδικασίες ψύξης και μεταφοράς θερμότητας.
Επεξεργασία τροφίμων και ποτών: Οι ανταλλακτές θερμότητας πιάτων διαδραματίζουν κρίσιμο ρόλο στην επεξεργασία τροφίμων και ποτών για παστερίωση, θέρμανση και ψύξη υγρών όπως γάλα, χυμός, μπύρα και κρασί.
Χημική επεξεργασία: Χρησιμοποιούνται σε χημικές διαδικασίες κατασκευής για θέρμανση και ψύξη διαφόρων χημικών ουσιών και υγρών.
Ερωτήσεις και απαντήσεις
Ε: Το προϊόν συνοδεύεται από εγγύηση;
Α: Ναι, τα προϊόντα μας συνοδεύονται από εγγύηση για μια ορισμένη περίοδο. Λεπτομερείς πληροφορίες εγγύησης περιλαμβάνονται συνήθως στην συσκευασία του προϊόντος ή στο εγχειρίδιο.Παρακαλούμε επικοινωνήστε άμεσα με την ομάδα εξυπηρέτησης πελατών μας, και θα σας παρέχουμε την απαραίτητη υπηρεσία μετά την πώληση.
Ε: Πόσος χρόνος είναι η παράδοση;
Απ: Συνήθως περίπου 15-20 ημέρες μετά την πληρωμή.
