Επεξεργασία ελέγχου ποιότητας για τον εναλλάκτη θερμότητας πλάκας
Κατά την παραγωγή των διακόσμων ανταλλακτών θερμότητας (PHE), συνήθως εφαρμόζονται διάφορες διαδικασίες ελέγχου ποιότητας για να διασφαλιστεί ότι η διαδικασία κατασκευής πληροί τα απαιτούμενα πρότυπα.Εδώ είναι μερικές βασικές διαδικασίες ελέγχου ποιότητας για πλακέτες ανταλλακτές θερμότητας:
Επιθεώρηση υλικού:Ελέγξτε την ποιότητα και τις προδιαγραφές των υλικών που χρησιμοποιήθηκαν στην κατασκευή του εναλλάκτη θερμότητας, όπως πλάκες, συμπίεση και στοιχεία πλαισίου.
Ακριβότητα διαστάσεων:Ελέγξτε τις διαστάσεις των πλακών, των στερεωτικών και των συστατικών του πλαισίου για να βεβαιωθείτε ότι πληρούν τις προδιαγραφές και τις ανοχές σχεδιασμού.
Επιθεώρηση συγκόλλησης:Διενεργεί επιθεωρήσεις για να εξασφαλίζει ότι χρησιμοποιούνται κατάλληλες τεχνικές συγκόλλησης για την συναρμολόγηση των εξαρτημάτων του εναλλάκτη θερμότητας, ελέγχοντας τα ελαττώματα ή τις διακοπές.
Δοκιμή πίεσης:Διεξάγονται δοκιμές πίεσης για την επαλήθευση της ακεραιότητας του εναλλάκτη θερμότητας υπό συνθήκες λειτουργίας, εξασφαλίζοντας ότι μπορεί να αντέξει την απαιτούμενη πίεση χωρίς διαρροές.
Δοκιμή απόδοσης μεταφοράς θερμότητας:Αξιολογείται η απόδοση μεταφοράς θερμότητας του εναλλάκτη θερμότητας με τη διενέργεια δοκιμών απόδοσης για να εξασφαλιστεί ότι πληροί τις καθορισμένες θερμικές απαιτήσεις.
Επιθεώρηση επιφάνειας:Ελέγξτε την επιφάνεια των πλάκων και των συμπιέσεων για να βεβαιωθείτε ότι πληρούν τις απαιτήσεις ομαλότητας για αποτελεσματική μεταφορά θερμότητας.
Δραστηριώδης δοκιμή:Δοκιμάστε τον συναρμολογημένο εναλλάκτη θερμότητας σε προσομοιωμένες συνθήκες λειτουργίας για να επαληθεύσετε την απόδοσή του, συμπεριλαμβανομένων των ταχυτήτων ροής, των διαφορών θερμοκρασίας και των πτώσεων πίεσης.
Με την εφαρμογή αυτών των διαδικασιών ελέγχου της ποιότητας σε όλη την παραγωγή των ανταλλακτών θερμότητας πλάκας, οι κατασκευαστές μπορούν να εξασφαλίσουν ότι το τελικό προϊόν πληροί τα πρότυπα ποιότητας, λειτουργεί αποτελεσματικά,και παρέχει αξιόπιστες επιδόσεις μεταφοράς θερμότητας.
Περιγραφή του προϊόντος

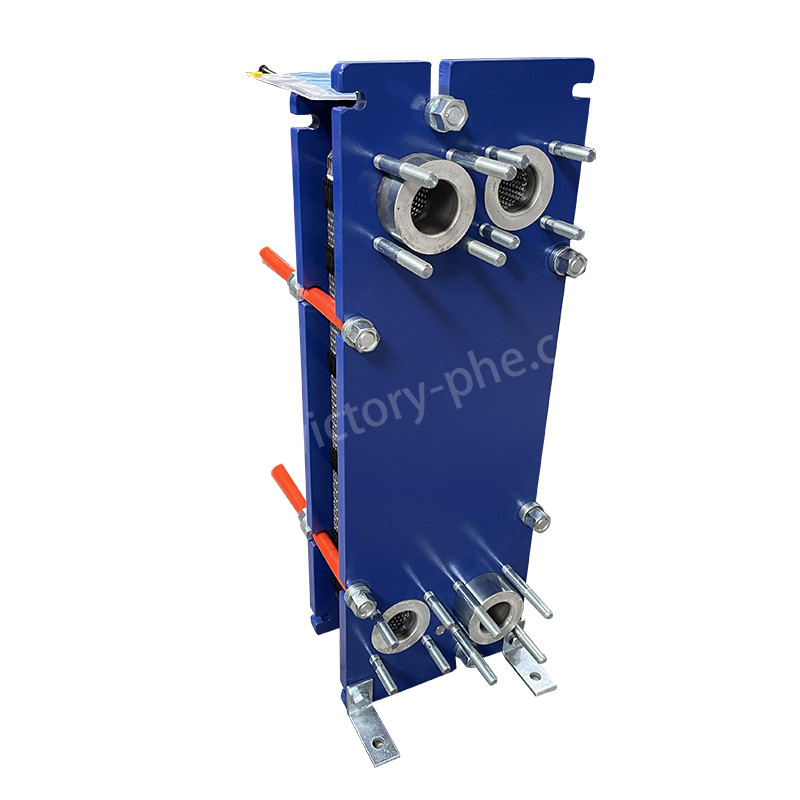

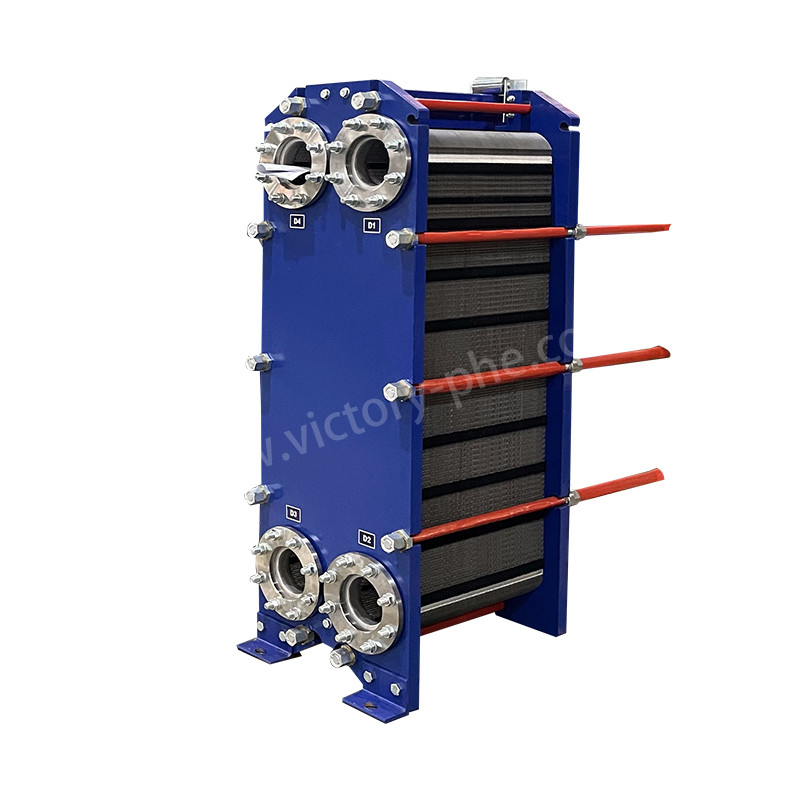

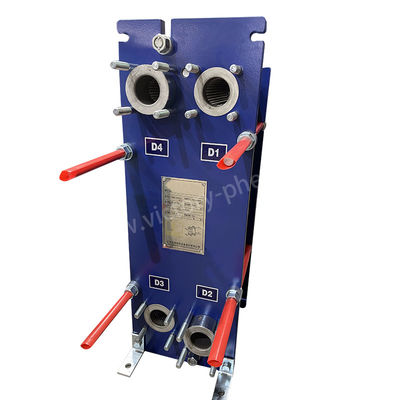

1Ο εναλλάκτης θερμότητας με πλάκα είναι ένας τύπος εναλλάκτη θερμότητας που χρησιμοποιεί μεταλλικές πλάκες για τη μεταφορά θερμότητας μεταξύ δύο υγρών.ελαφρώς διαχωρισμένες πλάκες που έχουν πολύ μεγάλες επιφάνειες και περάσματα ροής υγρών για τη μεταφορά θερμότηταςΤα υγρά μπορούν να ρέουν με αντίστροφο ρεύμα ή με παράλληλο ρεύμα, επιτρέποντας αποτελεσματική μεταφορά θερμότητας.
2Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται συνήθως στις βιομηχανίες HVAC, ψύξης, χημικής επεξεργασίας και τροφίμων και ποτών λόγω της υψηλής απόδοσης μεταφοράς θερμότητας, του συμπαγούς μεγέθους τους,και ευκολία συντήρησηςΣυχνά προτιμούνται έναντι των παραδοσιακών ανταλλακτών θερμότητας με κέλυφος και σωλήνα λόγω του χαμηλότερου κόστους τους, των υψηλότερων ποσοστών μεταφοράς θερμότητας και της ευελιξίας στην επεξεργασία διαφορετικών υγρών.
3Ο σχεδιασμός των ανταλλακτών θερμότητας με πλάκες επιτρέπει εύκολη επιθεώρηση, καθαρισμό και συντήρηση, καθιστώντας τους μια δημοφιλής επιλογή για διάφορες βιομηχανικές και εμπορικές εφαρμογές.
| Σχήμα | Επικαιροποίηση: |
| Δάχος πλάκας | 0.5/0.6mm |
| Μέγεθος τρύπας πλάκας | 150 χιλιοστά |
| Μέγιστη απόδοση | 380 μέτρα3/h |
| Διάτακτη σωλήνα για μεγάλη διάμετρο | DN150 |
| Εργασιακή πίεση | 1.0/1.6MPa |
| Πίεση δοκιμής | 1.3/2.1Mpa |
|
Σχήμα |
Τυπική μέγιστη ροή m3/h |
Μέγιστος αριθμός συναρμολογημένων τεμαχίων N |
Μέγεθος σύσφιξης Α |
Μέγιστο μήκος Α1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Παράμετρος προϊόντος θερμομικρατήρα πλάκας με συμπίεση |
|
|
Άρθρο |
Μετατροπέας θερμότητας πλάκας |
|
Ετικέτα |
Νίκη |
|
Υλικό πλάκας |
Τιτάνιο/Νικέλιο/Χαστόλι/Ατσάλι μη χαλύβδινο 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Υλικό συμπίεσης |
NBR HNBR EPDM HEPDM VITON FKM Σιλικόνη |
|
Υλικό πλαισίου |
Χάλυβα από άνθρακα |
|
Χρώμα του πλαισίου |
μπλε ή προσαρμοσμένο χρώμα |
|
Τύπος σύνδεσης |
Φλάντζες ή νήματα |
|
Πρότυπο φλάντζας |
ΑΝΣΙ ASME BS BA JIS DIN GB ISO |
|
Σφραγίδα σύσφιξης |
M24 M30 M39 |
|
Πίεση σχεδιασμού |
Το υψηλότερο 20mpa, το χαμηλότερο 10Mpa |
|
Πίεση εργασίας |
κανονικό 12,5Mpa |
|
Τροποποιημένο |
1 σύνολο |
|
Πακέτο |
Κουτί από πολυχοιρινό |
|
Εγγύηση |
ένα έτος |
|
Οργανωτής κατασκευής |
Μπορεί να κάνει αντικατάσταση |
Εφαρμογές
Συστήματα HVAC: Οι ανταλλακτές θερμότητας με πλάκες χρησιμοποιούνται σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού για τη μεταφορά θερμότητας μεταξύ του αέρα του κτιρίου και του κυκλοφορούντος νερού ή ψυκτικού.
Ψυγείο: Χρησιμοποιούνται σε εμπορικά και βιομηχανικά συστήματα ψύξης για διαδικασίες ψύξης και μεταφοράς θερμότητας.
Επεξεργασία τροφίμων και ποτών: Οι ανταλλακτές θερμότητας πιάτων διαδραματίζουν κρίσιμο ρόλο στην επεξεργασία τροφίμων και ποτών για παστερίωση, θέρμανση και ψύξη υγρών όπως γάλα, χυμός, μπύρα και κρασί.
Χημική επεξεργασία: Χρησιμοποιούνται σε χημικές διαδικασίες κατασκευής για θέρμανση και ψύξη διαφόρων χημικών ουσιών και υγρών.
Ερωτήσεις και απαντήσεις
Ε: Το προϊόν συνοδεύεται από εγγύηση;
Α: Ναι, τα προϊόντα μας έρχονται με εγγύηση για μια ορισμένη περίοδο. λεπτομερείς πληροφορίες εγγύησης περιλαμβάνονται συνήθως στην συσκευασία του προϊόντος ή το εγχειρίδιο.Παρακαλούμε επικοινωνήστε άμεσα με την ομάδα εξυπηρέτησης πελατών μας, και θα σας παρέχουμε την απαραίτητη υπηρεσία μετά την πώληση.
Ε: Πόσος χρόνος είναι η παράδοση;
Απ: Συνήθως περίπου 15-20 ημέρες μετά την πληρωμή.
