Περιγραφή του προϊόντος

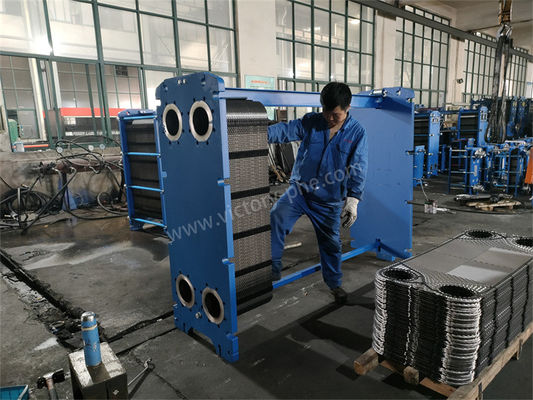

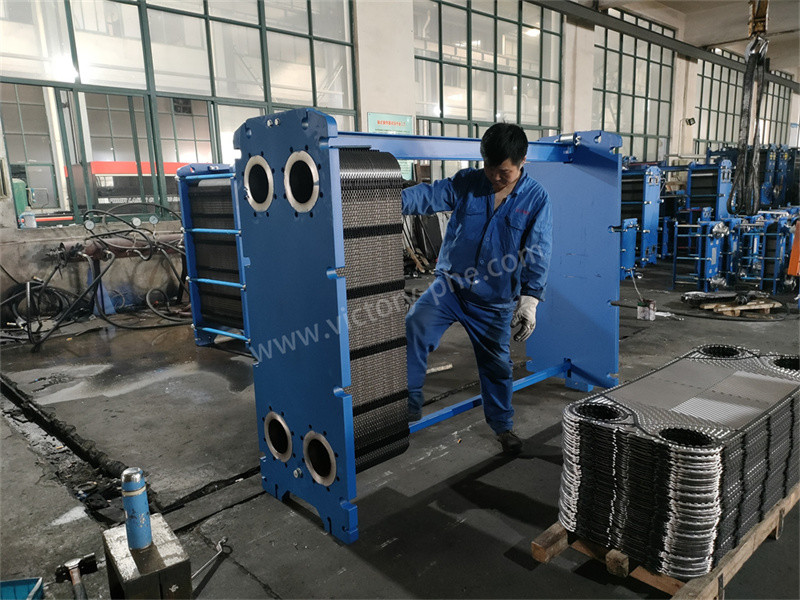

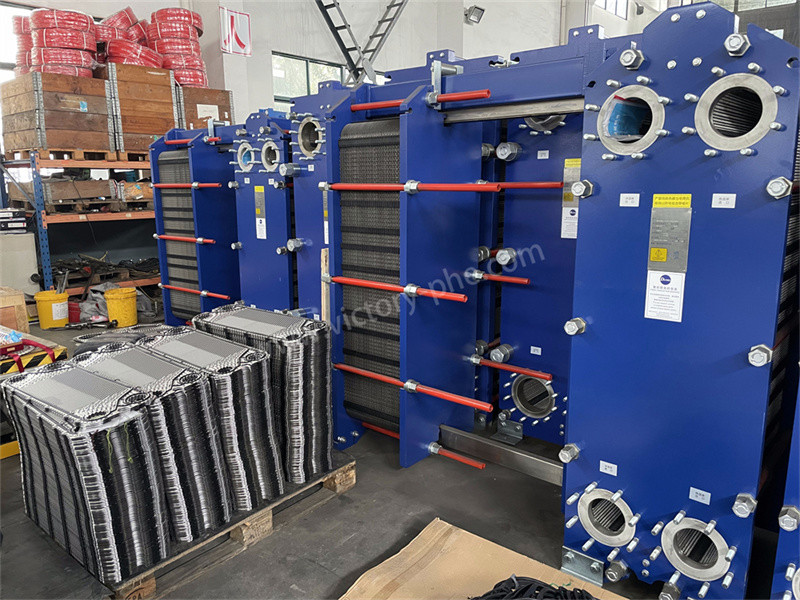

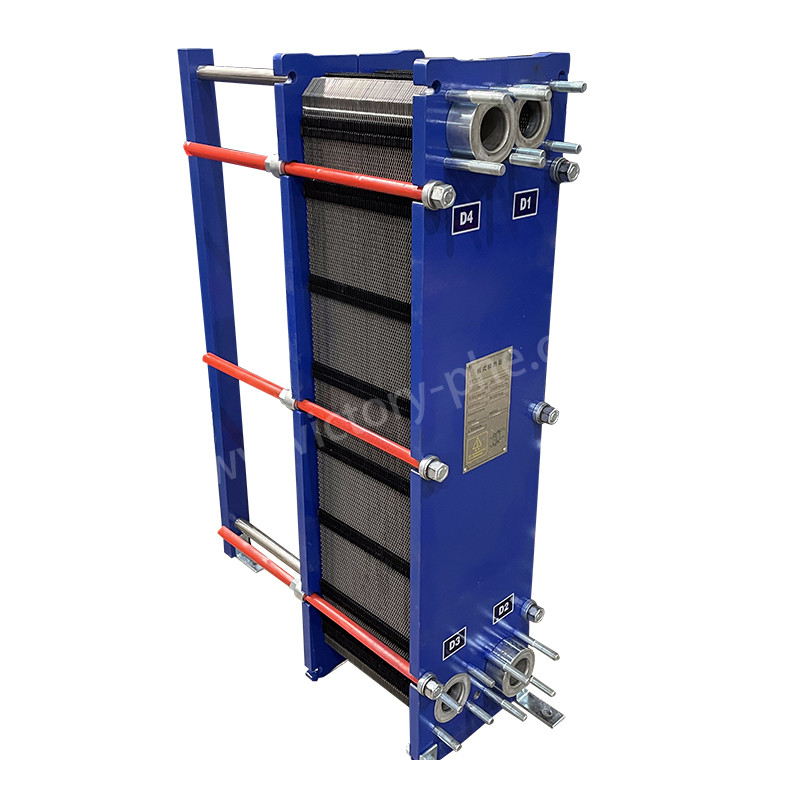

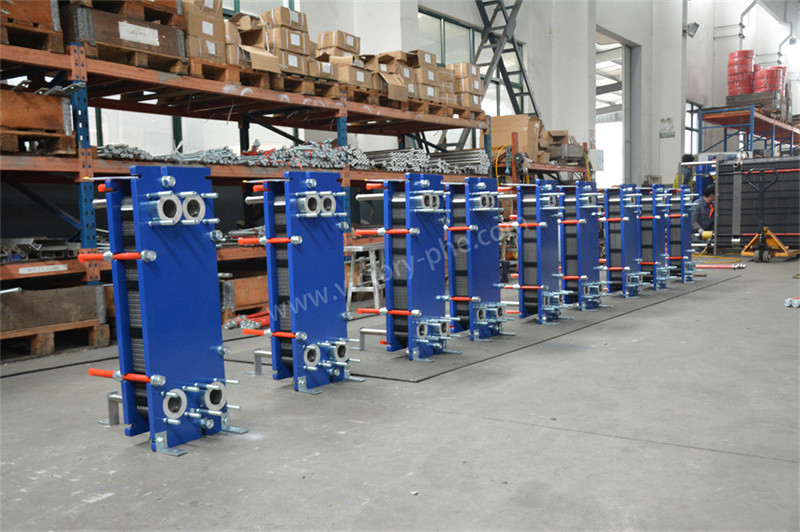

VH05 Ατσάλινος συμπιεσμένος θερμοανταλλάκτης από πλάκα σε πλάκα για συστήματα HVAC, ψύξη, ψύξη νερού
Μεταλλουργοί θερμότητας πλάκας
Οι ανταλλακτές θερμότητας πλάκας έχουν ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες λόγω της αποτελεσματικότητας, του συμπαγούς σχεδιασμού και της ευελιξίας τους.
1Συστήματα HVAC:Οι θερμοανταλλάκτες πλάκας χρησιμοποιούνται σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού για τη μεταφορά θερμότητας μεταξύ ροών αέρα, νερού ή ψυκτικών.
2- Ψυγείο:Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται σε συστήματα ψύξης για εφαρμογές ψύξης και ανάκτησης θερμότητας.
Βιομηχανία τροφίμων και ποτών: Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται για τις διαδικασίες παστεριποίησης, θέρμανσης, ψύξης και αποστείρωσης στη βιομηχανία τροφίμων και ποτών.
3Χημική μεταποίηση:Οι εναλλάκτες θερμότητας πλάκας χρησιμοποιούνται σε εργοστάσια επεξεργασίας χημικών για θέρμανση, ψύξη, συμπύκνωση και εξάτμιση διαφόρων χημικών ουσιών.
4- Ηλεκτρική παραγωγή:Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται σε σταθμούς παραγωγής ηλεκτρικής ενέργειας για την ψύξη του λιπαντικού πετρελαίου των τουρμπίνων, τα κυκλώματα ψύξης νερού και τα συστήματα ανάκτησης θερμότητας.
5Ναυτιλιακή βιομηχανία:Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται σε θαλάσσιες εφαρμογές για ψύξη κινητήρων, γεννήτριες και συστήματα HVAC σε πλοία και υπεράκτιες πλατφόρμες.
6Φαρμακευτική βιομηχανία:Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται για τη θέρμανση, ψύξη και αποστείρωση στη φαρμακευτική κατασκευή.
7Βιομηχανία πετρελαίου και φυσικού αερίου:Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται για διαδικασίες θέρμανσης και ψύξης σε διυλιστήρια πετρελαίου, πετροχημικές εγκαταστάσεις και εγκαταστάσεις επεξεργασίας φυσικού αερίου.
Αυτά είναι μόνο μερικά παραδείγματα από τις πολλές εφαρμογές στις οποίες οι ανταλλακτές θερμότητας πλάκας διαδραματίζουν κρίσιμο ρόλο στις αποδοτικές διαδικασίες μεταφοράς θερμότητας.
|
Σχήμα
|
DLXU03/DLXM3
|
|
Δάχος πλάκας
|
0.5/0.6mm
|
|
Μέγεθος τρύπας πλάκας
|
50 χιλιοστά
|
|
Μέγιστη απόδοση
|
45 μέτρα3/h
|
|
Διάτακτη σωλήνα για μεγάλη διάμετρο
|
DN50
|
|
Εργασιακή πίεση
|
1.0/1.6MPa
|
|
Πίεση δοκιμής
|
1.3/2.1Mpa
|
|
Σχήμα
|
Τυπική μέγιστη ροή
m3/h
|
Μέγιστος αριθμός συναρμολογημένων τεμαχίων
N
|
Μέγεθος σύσφιξης
Α
|
Μέγιστο μήκος
Α1
|
|
VH05
|
45
|
167
|
N*(300+X)
|
1390
|
|
VN5
|
45
|
211
|
N*(2.0+X)
|
1390
|
| Παράμετρος προϊόντος θερμομικρατήρα πλάκας με συμπίεση |
| Άρθρο |
Μετατροπέας θερμότητας πλάκας |
| Ετικέτα |
Νίκη |
| Υλικό πλάκας |
Τιτάνιο/Νικέλιο/Χαστόλι/Ατσάλι μη χαλύβδινο 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Υλικό συμπίεσης |
NBR HNBR EPDM HEPDM VITON FKM Σιλικόνη |
| Υλικό πλαισίου |
Χάλυβα από άνθρακα |
| Χρώμα του πλαισίου |
μπλε ή προσαρμοσμένο χρώμα |
| Τύπος σύνδεσης |
Φλάντζες ή νήματα |
| Πρότυπο φλάντζας |
ΑΝΣΙ ASME BS BA JIS DIN GB ISO |
| Σφραγίδα σύσφιξης |
M24 M30 M39 |
| Πίεση σχεδιασμού |
Το υψηλότερο 20mpa, το χαμηλότερο 10Mpa |
| Πίεση εργασίας |
κανονικό 12,5Mpa |
| Τροποποιημένο |
1 σύνολο |
| Πακέτο |
Κουτί από πολυχοιρινό |
| Εγγύηση |
ένα έτος |
| Οργανωτής κατασκευής |
Μπορεί να κάνει αντικατάσταση |
|
Υλικό πλάκας
|
Κατάλληλο υγρό
|
|
Ατσάλι από ανοξείδωτο χάλυβα (SUS304, 316L κλπ.)
|
Καθαρό νερό, νερά ποταμών, αλμυρό νερό, ορυκτό λάδι
|
|
Τιτάνιο, Ti-pd
|
Αλμυρή άλμη, θαλάσσιο νερό, αλμυρό νερό
|
|
SMO254
|
Διευρυμένο θειικό οξύ, Λύσιμο αλμυρού νερού, Ανόργανο υδατικό διάλυμα
|
|
Νι
|
Υψηλή θερμοκρασία, υψηλή συγκέντρωση καυστικής σόδας
|
|
Χαστέλλιο (C276, C22)
|
Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ
|
|
Σφραγίδα κύριας μονάδας
|
Θερμοκρασία λειτουργίας (°C)
|
Κατάλληλο υγρό
|
|
Εθνική Εθνική Εταιρεία
|
-15 ~ +135
|
Νερό, θαλάσσιο νερό, μεταλλικό αλάτι, άλμη
|
|
EPDM
|
-25 ~ +180
|
Ζεστό νερό, ατμός, οξύ, βάση
|
|
F26
|
-25 ~ +230
|
Οξύ, βάση, υγρό
|
|
FTP
|
0 ~ +160
|
Συγκεντρωμένο οξύ, Βάση, Έλαιο υψηλής θερμοκρασίας, Ατμός
|
Σε ένα σύστημα HVAC (θέρμανση, εξαερισμός και κλιματισμός), ο ανταλλακτής θερμότητας πλάκας λειτουργεί με τη μεταφορά θερμότητας μεταξύ δύο διαφορετικών υγρών, συνήθως νερού και αέρα.Εδώ είναι πώς λειτουργεί ο ανταλλακτής θερμότητας πλάκας σε ένα σύστημα HVAC:
Μεταφορά θερμότητας:Στον εναλλάκτη θερμότητας πλάκας, ζεστά και κρύα υγρά ρέουν σε ξεχωριστά κανάλια που σχηματίζονται από τις πλάκες.
Απόδοση μεταφοράς θερμότητας:Οι πλάκες στον εναλλάκτη θερμότητας πλάκας είναι λεπτές και έχουν μεγάλες επιφάνειες, οι οποίες διευκολύνουν την αποτελεσματική μεταφορά θερμότητας μεταξύ των υγρών.
Συνεχή ροή:Καθώς τα υγρά ρέουν μέσα από τα κανάλια που σχηματίζονται από τις πλάκες, συμβαίνει ανταλλαγή θερμότητας.
Ελέγχος θερμοκρασίας:Ο εναλλάκτης θερμότητας πλάκας έχει σχεδιαστεί για να ελέγχει τη θερμοκρασία του αέρα που φυσά μέσα από το σύστημα HVAC, διασφαλίζοντας ότι ο χώρος θερμαίνεται ή ψύχεται κατά περίπτωση.
Συνοπτικά, ο ανταλλακτής θερμότητας πλάκας διαδραματίζει βασικό ρόλο στην αποδοτικότητα του συστήματος HVAC, βοηθώντας στη ρύθμιση της θερμοκρασίας του αέρα και στη βελτίωση της θερμικής άνεσης σε κατοικίες,εμπορικά και βιομηχανικά κτίρια.
