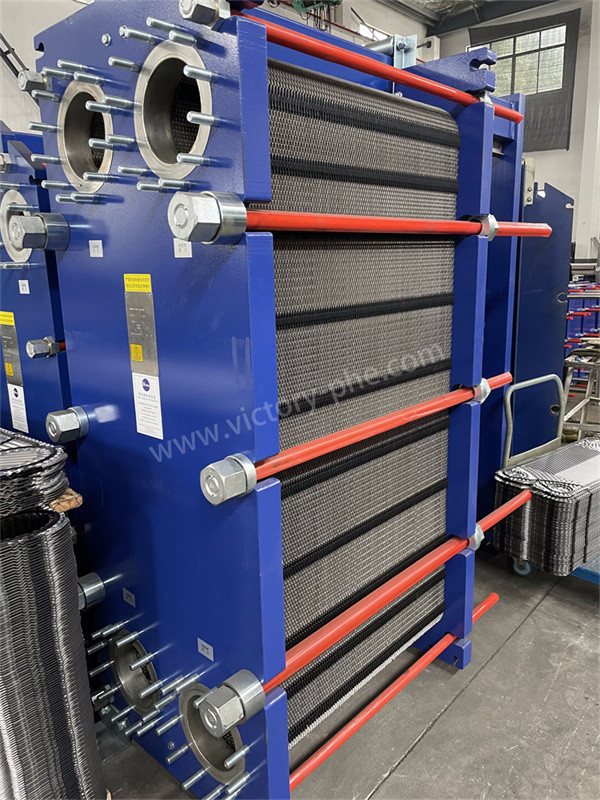

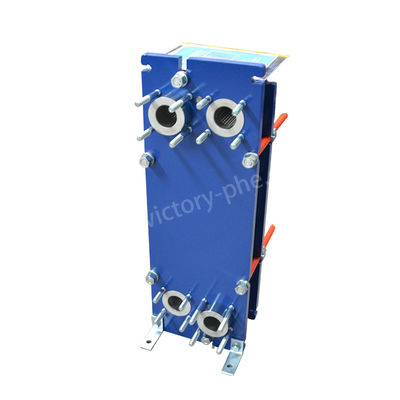

Εναλλακτής θερμότητας πλάκας με συμπίεση SS304 SS316L
Περιγραφή του προϊόντος
1Ο εναλλάκτης θερμότητας με πλάκα είναι ένας τύπος εναλλάκτη θερμότητας που χρησιμοποιεί μεταλλικές πλάκες για τη μεταφορά θερμότητας μεταξύ δύο υγρών.ελαφρώς διαχωρισμένες πλάκες που έχουν πολύ μεγάλες επιφάνειες και περάσματα ροής υγρών για τη μεταφορά θερμότηταςΤα υγρά μπορούν να ρέουν με αντίστροφο ρεύμα ή με παράλληλο ρεύμα, επιτρέποντας αποτελεσματική μεταφορά θερμότητας.
2Οι ανταλλακτές θερμότητας πλάκας χρησιμοποιούνται συνήθως στις βιομηχανίες HVAC, ψύξης, χημικής επεξεργασίας και τροφίμων και ποτών λόγω της υψηλής απόδοσης μεταφοράς θερμότητας, του συμπαγούς μεγέθους τους,και ευκολία συντήρησηςΣυχνά προτιμούνται έναντι των παραδοσιακών ανταλλακτών θερμότητας με κέλυφος και σωλήνα λόγω του χαμηλότερου κόστους τους, των υψηλότερων ποσοστών μεταφοράς θερμότητας και της ευελιξίας στην επεξεργασία διαφορετικών υγρών.
3Ο σχεδιασμός των ανταλλακτών θερμότητας με πλάκες επιτρέπει εύκολη επιθεώρηση, καθαρισμό και συντήρηση, καθιστώντας τους μια δημοφιλής επιλογή για διάφορες βιομηχανικές και εμπορικές εφαρμογές.
| Σχήμα |
Επικαιροποίηση: |
| Δάχος πλάκας |
0.5/0.6mm |
| Μέγεθος τρύπας πλάκας |
150 χιλιοστά |
| Μέγιστη απόδοση |
380 μέτρα3/h |
| Διάτακτη σωλήνα για μεγάλη διάμετρο |
DN150 |
| Εργασιακή πίεση |
1.0/1.6MPa |
| Πίεση δοκιμής |
1.3/2.1Mpa |
|
Σχήμα
|
Τυπική μέγιστη ροή
m3/h
|
Μέγιστος αριθμός συναρμολογημένων τεμαχίων
N
|
Μέγεθος σύσφιξης
Α
|
Μέγιστο μήκος
Α1
|
|
VH15
|
380
|
253
|
N*(3.8+X)
|
2346
|
|
VN15
|
380
|
268
|
N*(2.6+X)
|
2046
|
|
VM15M
|
380
|
415
|
N*(4.0+X)
|
3401
|
|
Παράμετρος προϊόντος θερμομικρατήρα πλάκας με συμπίεση
|
|
Άρθρο
|
Μετατροπέας θερμότητας πλάκας
|
|
Ετικέτα
|
Νίκη
|
|
Υλικό πλάκας
|
Τιτάνιο/Νικέλιο/Χαστόλι/Ατσάλι μη χαλύβδινο 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm
|
|
Υλικό συμπίεσης
|
NBR HNBR EPDM HEPDM VITON FKM Σιλικόνη
|
|
Υλικό πλαισίου
|
Χάλυβα από άνθρακα
|
|
Χρώμα του πλαισίου
|
μπλε ή προσαρμοσμένο χρώμα
|
|
Τύπος σύνδεσης
|
Φλάντζες ή νήματα
|
|
Πρότυπο φλάντζας
|
ΑΝΣΙ ASME BS BA JIS DIN GB ISO
|
|
Σφραγίδα σύσφιξης
|
M24 M30 M39
|
|
Πίεση σχεδιασμού
|
Το υψηλότερο 20mpa, το χαμηλότερο 10Mpa
|
|
Πίεση εργασίας
|
κανονικό 12,5Mpa
|
|
Τροποποιημένο
|
1 σύνολο
|
|
Πακέτο
|
Κουτί από πολυχοιρινό
|
|
Εγγύηση
|
ένα έτος
|
|
Οργανωτής κατασκευής
|
Μπορεί να κάνει αντικατάσταση
|
Εφαρμογές
Συστήματα HVAC: Οι ανταλλακτές θερμότητας με πλάκες χρησιμοποιούνται σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού για τη μεταφορά θερμότητας μεταξύ του αέρα του κτιρίου και του κυκλοφορούντος νερού ή ψυκτικού.
Ψυγείο: Χρησιμοποιούνται σε εμπορικά και βιομηχανικά συστήματα ψύξης για διαδικασίες ψύξης και μεταφοράς θερμότητας.
Επεξεργασία τροφίμων και ποτών: Οι ανταλλακτές θερμότητας πιάτων διαδραματίζουν κρίσιμο ρόλο στην επεξεργασία τροφίμων και ποτών για παστερίωση, θέρμανση και ψύξη υγρών όπως γάλα, χυμός, μπύρα και κρασί.
Χημική επεξεργασία: Χρησιμοποιούνται σε χημικές διαδικασίες κατασκευής για θέρμανση και ψύξη διαφόρων χημικών ουσιών και υγρών.
Ερωτήσεις και απαντήσεις
Ε: Το προϊόν συνοδεύεται από εγγύηση;
Α: Ναι, τα προϊόντα μας έρχονται με εγγύηση για μια ορισμένη περίοδο. λεπτομερείς πληροφορίες εγγύησης περιλαμβάνονται συνήθως στην συσκευασία του προϊόντος ή το εγχειρίδιο.Παρακαλούμε επικοινωνήστε άμεσα με την ομάδα εξυπηρέτησης πελατών μας, και θα σας παρέχουμε την απαραίτητη υπηρεσία μετά την πώληση.
Ε: Πόσος χρόνος είναι η παράδοση;
Απ: Συνήθως περίπου 15-20 ημέρες μετά την πληρωμή.
