Περιγραφή του προϊόντος

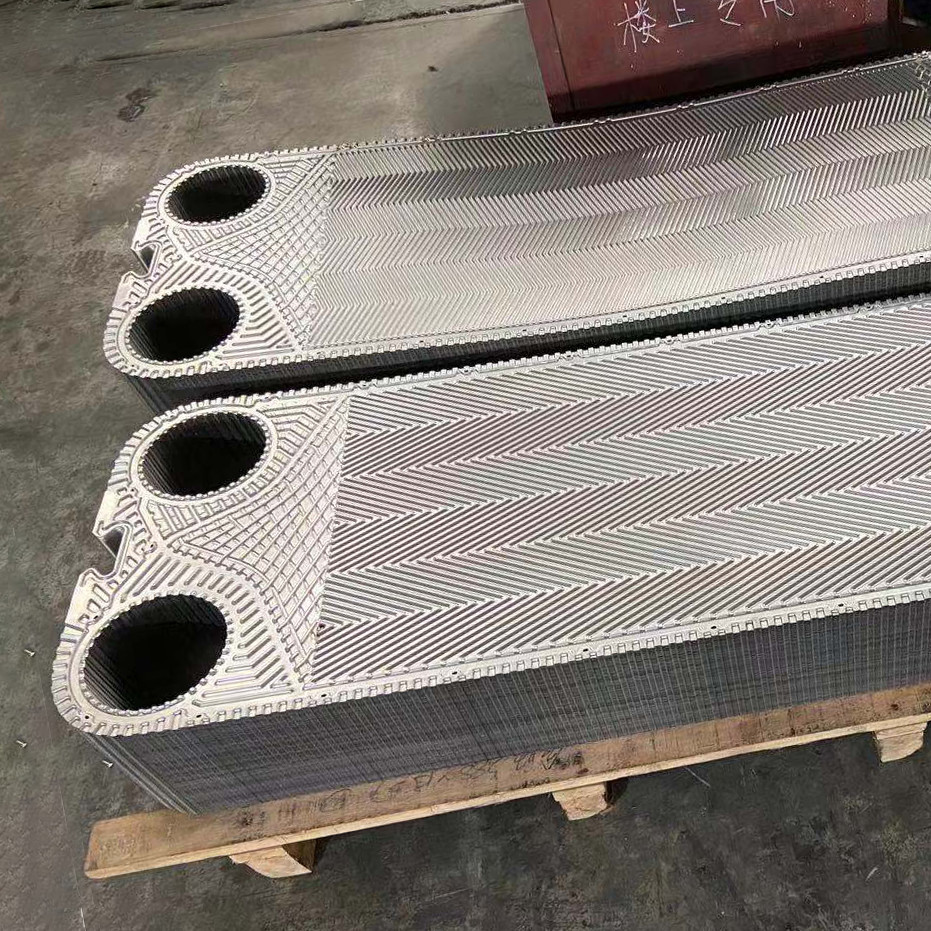

M15B M15M Υψηλή πλάκα ανταλλακτήρα θερμότητας Θήτα με συμπίεση για βέλτιστη ψύξη
Πλάκες ανταλλακτών θερμότητας
Οι πλάκες ανταλλακτών θερμότητας διαδραματίζουν κρίσιμο ρόλο ως αναπόσπαστο συστατικό των ανταλλακτών θερμότητας πλάκας, επιτρέποντας την αποτελεσματική μεταφορά θερμότητας μεταξύ υγρών.Αυτές οι πλάκες είναι στρατηγικά τοποθετημένες για να βελτιστοποιήσουν την ανταλλαγή θερμότητας, διατηρώντας παράλληλα το διαχωρισμό υγρών.
Η ζήτηση για πλάκες ανταλλακτών θερμότητας προκύπτει από την ανάγκη για αποτελεσματική μεταφορά θερμότητας μεταξύ υγρών, χωρίς ανάμειξη.και οικιστικές συνθήκες όπου η μεταφορά θερμότητας είναι θεμελιώδης για διαδικασίες όπως η θέρμανση, ψύξη και ανάκτηση θερμικής ενέργειας.
Τα κύρια πλεονεκτήματα της χρήσης πλακών εναλλάκτη θερμότητας για τη μεταφορά θερμότητας περιλαμβάνουν:
1Βελτιωμένη αποτελεσματικότητα μεταφοράς θερμότητας: Οι πλάκες ανταλλακτών θερμότητας έχουν σχεδιαστεί προσεκτικά για να μεγιστοποιήσουν την επιφάνεια, διευκολύνοντας την αποτελεσματική και ταχεία θερμική ανταλλαγή μεταξύ των υγρών.
2. Σύνθετος σχεδιασμός: Οι θερμοανταλλάκτες πλάκας με πλάκες ανταλλακτή θερμότητας προσφέρουν μια αποδοτική λύση για τη μεταφορά θερμότητας σε σύγκριση με τους συμβατικούς θερμοανταλλάκτες κελύφους και σωλήνα.
3Πολυδιάστατη: Οι πλάκες ανταλλακτών θερμότητας μπορούν να προσαρμοστούν για να προσαρμόζονται σε διάφορα μοτίβα και σχέδια, επιτρέποντας την προσαρμογή σε διάφορους τύπους υγρών, ταχύτητες ροής και διαφορές θερμοκρασίας.Η ευελιξία αυτή ενισχύει την εφαρμογή τους σε ένα ευρύ φάσμα βιομηχανιών και εφαρμογών.
4Ενεργειακή απόδοση: Προωθώντας την αποτελεσματική μεταφορά θερμότητας, οι πλάκες ανταλλακτών θερμότητας συμβάλλουν στην εξοικονόμηση ενέργειας και στη βελτίωση της λειτουργικής απόδοσης των συστημάτων θέρμανσης και ψύξης,οδηγώντας σε μειωμένη κατανάλωση ενέργειας και χαμηλότερα λειτουργικά κόστη.
| Ετικέτα | Σχήμα |
|
Επικαιροποιημένα συστήματα για την παρακολούθηση των δεδομένων M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B Π16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Υλικό | Προδιαγραφές |
| Ατσάλι ατσάλι |
SUS304 316 316L 310S 904 |
| Τιτάνιο και κράμα τιτανίου-παλλάδιου | TAi TAi-Pd |
| Χέιστελοϊ |
C276 D205 B2G |
| Νικέλιο | Νι200 Νι201 |
| Μολυβδένιο | 254 |
Τα προϊόντα είναι κυρίως κατάλληλα για ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.
Εφαρμογές
| Υλικό πλάκας | Διορθωτικό για υγρά |
| Ατσάλι ατσάλι (SUS304.316, κλπ.) | Καθαρισμένο νερό, νερό ποταμού, ελαιόλαδο, ορυκτό λάδι |
| Τιτάνιο και τιτανιοπαλλάδιο (Ti, Ti-Pd) | Θαλάσσιο νερό, αλμυρό νερό, αλμυρές ενώσεις |
| 20Cr,18Ni,6Mo ((254SMO) | Αραίωτο θειικό οξύ, αραιό αλάτι υδατικό διάλυμα, ανόργανο υδατικό διάλυμα |
| Νικέλιο (Ni) | Υψηλής θερμοκρασίας, υψηλής συγκέντρωσης καυστικής σόδας |
| Σύνθετο HASTELLOY (C276, D205, B2G) | Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ |
Διαμόρφωση πάχους πλάκας ανταλλάκτη θερμότητας
Διαδικασία παραγωγής:
Προετοιμασία πρώτων υλών: Επιλέγουμε σχολαστικά πλάκες από ανοξείδωτο χάλυβα υψηλής ποιότητας για την εξαιρετική αντοχή στη διάβρωση και τη θερμική αγωγιμότητα,διασφάλιση της ευθυγράμμισης με τις προδιαγραφές του προϊόντος και τις παραμέτρους σχεδιασμού.
Κόψιμο και ισοπέδωση: χρησιμοποιούνται προηγμένα εργαλεία μηχανών για την ακριβή κοπή πλακών από ανοξείδωτο χάλυβα σύμφωνα με τις προδιαγραφές σχεδιασμού.εφαρμόζεται επεξεργασία ισοπέδωσης για την επίτευξη ομοιόμορφης και ομαλής επιφάνειας.
Στάμπωση: Χρησιμοποιώντας υδραυλική πιεστή στάμπωσης, δημιουργούνται ειδικά μοτίβα σπαθί της ρέγγας σε ισόπεδες πλάκες για να αυξηθεί ο συντελεστής αναταραχής για αποτελεσματική μεταφορά θερμότητας.Εφαρμόζονται αυστηρά μέτρα ελέγχου για την πρόληψη της παραμόρφωσης ή της βλάβης της πλάκας κατά τη διάρκεια της σφράγισης.
Επεξεργασία επιφάνειας: Εφαρμόζονται με προσοχή διάφορες τεχνικές επεξεργασίας επιφάνειας, όπως η γυάλωση, η αμμοσφαιρίωση ή η επικάλυψη, προκειμένου να βελτιωθεί η αντοχή στη διάβρωση και η απόδοση μεταφοράς θερμότητας,επιλέγεται βάσει ειδικών απαιτήσεων.
Συγκρότηση και επιθεώρηση: Οι πλάκες συναρμολογούνται με προσοχή σύμφωνα με τις προδιαγραφές σχεδιασμού,που οδηγεί στο σχηματισμό είτε ενός αποσυναρμολογητέου θερμομικρατήρα πλάκας με ελαστικές σφραγίδες συμπίεσης, είτε ενός πλήρως συγκολλημένου θερμομικρατήρα πλάκας με χρήση συγκόλλησης με τόξο αργονίου. Η ακριβής τοποθέτηση και η απουσία κενών εξασφαλίζονται σχολαστικά κατά τη διάρκεια της συναρμολόγησης. Στη συνέχεια, διενεργείται αυστηρή δοκιμή πίεσης απόδοσης μετά την συναρμολόγηση,ακολουθείται από την έκδοση ολοκληρωμένης εργοστασιακής έκθεσης για την επαλήθευση της συμμόρφωσης με αυστηρά πρότυπα ποιότητας.
