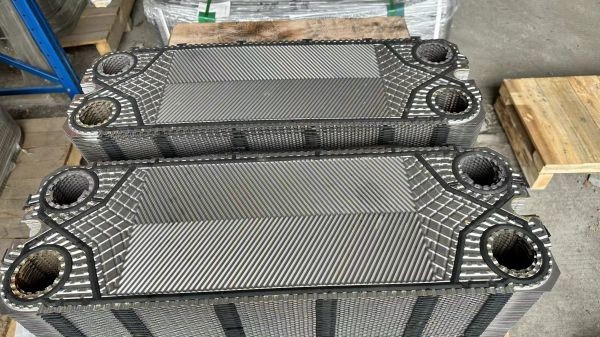

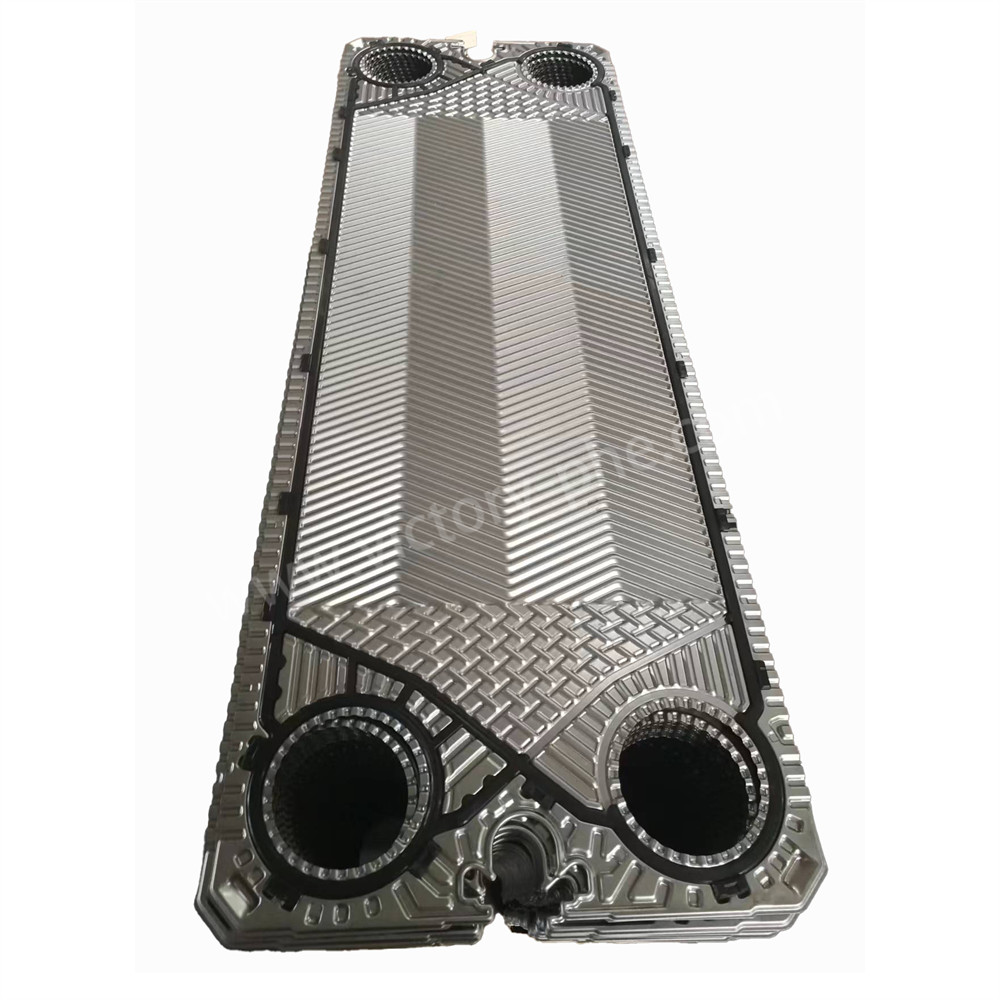

M15B M15M Πλάκα ανταλλακτή θερμότητας υψηλής θήτα με συμπίεση για βέλτιστη ψύξη

Περιγραφή του προϊόντος

M15B M15M Πλάκα ανταλλακτή θερμότητας υψηλής θήτα με συμπίεση για βέλτιστη ψύξη

Πλάκες ανταλλακτών θερμότητας

Οι πλάκες ανταλλακτών θερμότητας είναι συστατικά που χρησιμοποιούνται σε ανταλλακτές θερμότητας πλάκας, οι οποίες είναι συσκευές που έχουν σχεδιαστεί για τη μεταφορά θερμότητας από ένα υγρό σε άλλο.Αυτές οι πλάκες είναι συνήθως κατασκευασμένες από μέταλλο και είναι τοποθετημένες με τρόπο που επιτρέπει την αποτελεσματική μεταφορά θερμότητας μεταξύ των δύο υγρών, διατηρώντας τα φυσικά χωριστά.

Η ανάγκη για πλάκες ανταλλακτών θερμότητας προκύπτει από την απαίτηση για αποτελεσματική μεταφορά θερμότητας μεταξύ δύο υγρών χωρίς να επιτρέπεται η ανάμειξή τους.και οικιακές εφαρμογές όπου η μεταφορά θερμότητας είναι απαραίτητη για διαδικασίες όπως η θέρμανση, ψύξη και ανάκτηση θερμικής ενέργειας.

Οι βασικοί λόγοι για τη χρήση πλακών ανταλλακτών θερμότητας για τη μεταφορά θερμότητας περιλαμβάνουν:

1. Αποτελεσματική μεταφορά θερμότητας: Οι πλάκες ανταλλακτών θερμότητας έχουν σχεδιαστεί για να μεγιστοποιούν την επιφάνεια που είναι διαθέσιμη για μεταφορά θερμότητας μεταξύ των δύο υγρών, με αποτέλεσμα την αποτελεσματική και ταχεία θερμική ανταλλαγή.

2. Σύνθετος σχεδιασμός: Οι θερμοανταλλάκτες πλάκας με πλακέτες θερμοανταλλάκτη προσφέρουν μια συμπαγή και αποδοτική λύση για τη μεταφορά θερμότητας σε σύγκριση με τους παραδοσιακούς θερμοανταλλάκτες κελύφους και σωλήνα.

3Πολυσχυτικότητα: Οι πλάκες ανταλλακτών θερμότητας μπορούν να διαμορφωθούν σε διαφορετικά μοτίβα και σχέδια για να φιλοξενήσουν διάφορους τύπους υγρών, ταχύτητες ροής και διαφορές θερμοκρασίας,καθιστώντας τους ευέλικτους για ένα ευρύ φάσμα εφαρμογών.

4Ενεργειακή αποδοτικότητα: Με τη διευκόλυνση της αποτελεσματικής μεταφοράς θερμότητας, οι πλάκες ανταλλακτών θερμότητας συμβάλλουν στην εξοικονόμηση ενέργειας και τη βελτίωση της αποδοτικότητας των διαδικασιών στα συστήματα θέρμανσης και ψύξης.

Τα προϊόντα είναι κυρίως κατάλληλα για ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.

Εφαρμογές

Διαμόρφωση πάχους πλάκας ανταλλάκτη θερμότητας

• Το AISI 304 έχει συνήθως πάχος 0,4 ή 0,5 mm
• Το AISI 316 είναι πάντα 0,5 και 0,6 mm
• 254 SMO (υψηλό κράμα) συνήθως 0,6 mm
• Οι πλάκες τιτανίου είναι πάντα 0,5 και 0,6 mm
• Μερικές έχουν παχύτερες πλάκες (για εφαρμογές υψηλής πίεσης)
• Ορισμένα PHEs έχουν 0,4 mm (λειτουργία χαμηλής πίεσης)
• Χαστέλλιο C-276 (σύνθεση νικελίου) συνήθως 0,6 mm

Διαδικασία παραγωγής:

• Προετοιμασία πρώτων υλών: Οι υψηλής ποιότητας πλάκες από ανοξείδωτο χάλυβα επιλέγονται ως πρώτες ύλες λόγω της εξαιρετικής αντοχής τους στη διάβρωση και της θερμικής αγωγιμότητας.Το πάχος της πλάκας καθορίζεται με βάση τις προδιαγραφές του προϊόντος και τις απαιτήσεις σχεδιασμού.
• Κόψιμο και ισοπέδωση: Οι πλάκες από ανοξείδωτο χάλυβα κόβονται με ακρίβεια με μηχανήματα εργαλείων για να πληρούν τις απαιτήσεις σχεδιασμού.
• Σφραγισμός: Οι επίπεδες πλάκες υποβάλλονται σε τυποποίηση με υδραυλικό πρέσο για τη δημιουργία ειδικών μοτίβων σκελετού ρέγγας.Ο ακριβής έλεγχος διατηρείται κατά τη διάρκεια της διαδικασίας σφράγισης για την αποφυγή παραμόρφωσης ή βλάβης της πλάκας.
• Επεξεργασία επιφάνειας: Οι πλάκες υποβάλλονται σε επεξεργασία επιφάνειας, όπως γυαλισμός, αμμοκροτήματα ή επικάλυψη για την ενίσχυση της αντοχής στη διάβρωση και της απόδοσης θερμότητας.Η επιλογή της μεθόδου επεξεργασίας εξαρτάται από τις ειδικές ανάγκες.
• Συνέλευση και επιθεώρηση: Οι πλάκες συναρμολογούνται σύμφωνα με τις απαιτήσεις του σχεδιασμού, σχηματίζοντας ένα αποσυναρμολογήσιμο θερμομικρατήρα πλάκας με ελαστικές σφραγίδες συμπίεσης ή έναν πλήρως συγκολλημένο θερμομικρατήρα πλάκας μέσω συγκόλλησης με τόξο αργόνου.Η στενή τοποθέτηση και η απουσία κενών εξασφαλίζονται κατά τη διάρκεια της συναρμολόγησηςΜετά την συναρμολόγηση διεξάγεται αυστηρή δοκιμή πίεσης απόδοσης και εκδίδεται εργοστασιακή έκθεση για την επαλήθευση της συμμόρφωσης με τα πρότυπα ποιότητας.
•
