Αλφαλαφική κυματοειδής πλάκα ανταλλακτής θερμότητας

Περιγραφή του προϊόντος

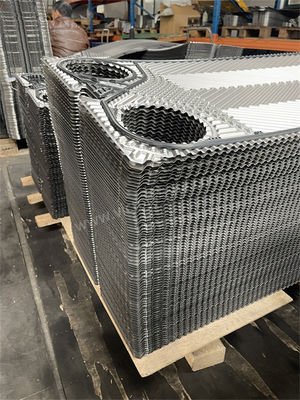

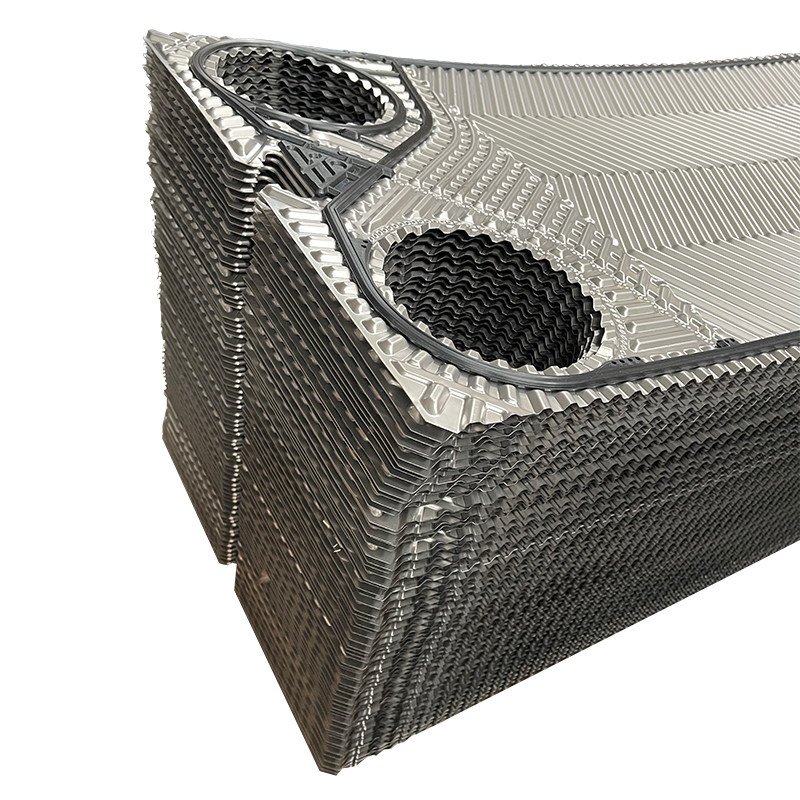

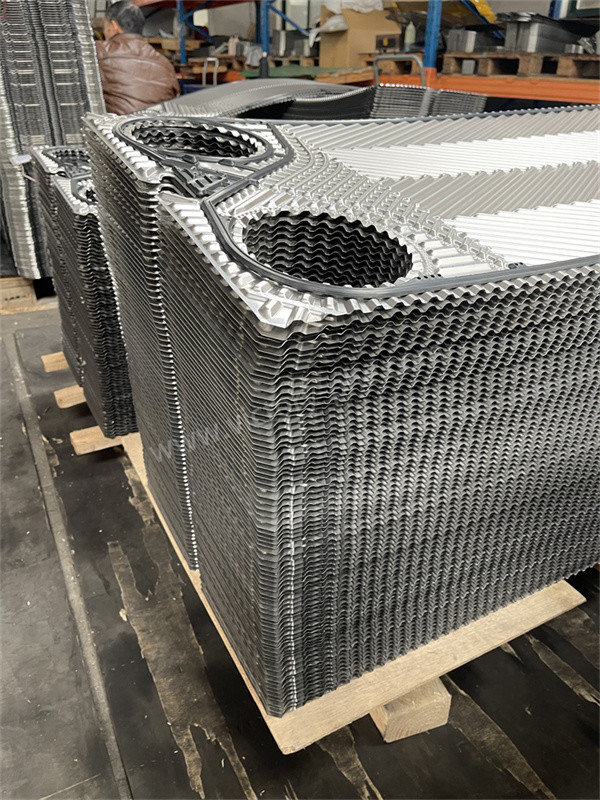

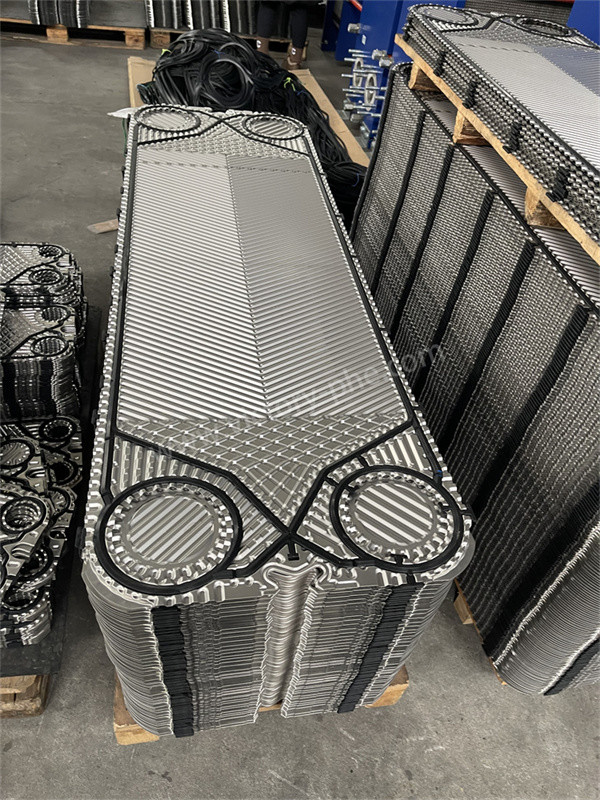

Επιστροφή θερμότητας ψύξη Πλάκα ανταλλάκτη θερμότητας αλφαλαβάλης με υλικό τιτανίου SS316 SS304

Πλάκες ανταλλακτών θερμότητας

1. Οι πλάκες ανταλλακτών θερμότητας είναι τα βασικά στοιχεία των ανταλλακτών θερμότητας πλάκας. Ο σχεδιασμός τους λαμβάνει κυρίως υπόψη δύο παράγοντες: 1 προκαλώντας ισχυρή αναταραχή στο υγρό σε χαμηλή ταχύτητα για την ενίσχυση της μεταφοράς θερμότητας·2 βελτίωση της δυσκαμψίας της πλάκας για να αντέξει υψηλότερη πίεση.
2. Η κυματοειδής μορφή της πλάκας μεταφοράς θερμότητας έχει μεγάλη επιρροή στην απόδοση μεταφοράς θερμότητας και την αντίσταση ροής.Οι πιο ευρέως χρησιμοποιούμενες είναι οι κυματοειδείς πλάκες με σκελετό ρέγγας και οι οριζόντιες ευθείες κυματοειδείς πλάκες.
3. Το σχήμα της διατομής της κυματοειδούς πλάκας με το σκελετό ρέγγας είναι συνήθως τριγωνικό και η γωνία μεταξύ των σκελετών ρέγγας είναι συνήθως.Το υγρό ρέει από μια γωνιακή τρύπα στο ένα άκρο της πλάκας και μπορεί να ρέει από την γωνιακή τρύπα στην ίδια πλευρά στο άλλο άκρο, η οποία ονομάζεται "μονομερή ροή", ή μπορεί να ρέει από την γωνιακή τρύπα στην άλλη πλευρά της άλλης άκρης, η οποία ονομάζεται "διαγώνια ροή".
4. Η κυματοειδής πλάκα με κόκκαλο ρέγγας δεν έχει μόνο καλή ακαμψία, αλλά έχει επίσης καλύτερη απόδοση μεταφοράς θερμότητας.Ο συντελεστής μεταφοράς θερμότητας του εγχώριου βελτιωμένου θερμοανταλλάκτη νερού-νερού με κυματοειδή πλάκα από σχοινί ρέγγας φτάνει πάνω απόΩστόσο, η αντίσταση ροής των κυματοειδών πλάκων από σχοινί ρέγγας είναι μεγάλη και δεν είναι κατάλληλη για υγρά που περιέχουν σωματίδια ή ίνες.
5. Η οριζόντια ευθεία κυματοειδής πλάκα είναι μια οριζόντια ευθεία κυματοειδής πλάκα με σχήμα ισόχειρου τριγωνικού διατομής.και ο συντελεστής μεταφοράς θερμότητας νερό-νερό μπορεί να επιτευχθείΆλλες μορφές διατομής περιλαμβάνουν πλεγμένες τριγωνικές κυματοειδείς (βρετανική εταιρεία APV) και σταδιακές κυματοειδείς (πίνακες τύπου NPH που κατασκευάζονται από την Japan Distillation Industry),που υπάγονται όλες σε αυτή την κατηγορία.

Τα προϊόντα είναι κυρίως κατάλληλα για το / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.

Εφαρμογές

Διαμόρφωση πάχους πλάκας ανταλλάκτη θερμότητας

• Το AISI 304 έχει συνήθως πάχος 0,4 ή 0,5 mm
• Το AISI 316 είναι πάντα 0,5 και 0,6 mm
• 254 SMO (υψηλό κράμα) συνήθως 0,6 mm
• Οι πλάκες τιτανίου είναι πάντα 0,5 και 0,6 mm
• Μερικές έχουν παχύτερες πλάκες (για εφαρμογές υψηλής πίεσης)
• Ορισμένα PHEs έχουν 0,4 mm (λειτουργία χαμηλής πίεσης)
• Χαστέλλιο C-276 (σύνθεση νικελίου) συνήθως 0,6 mm

Διαδικασία παραγωγής:

• Προετοιμασία πρώτων υλών: Οι υψηλής ποιότητας πλάκες από ανοξείδωτο χάλυβα επιλέγονται ως πρώτες ύλες λόγω της εξαιρετικής αντοχής τους στη διάβρωση και της θερμικής αγωγιμότητας.Το πάχος της πλάκας καθορίζεται με βάση τις προδιαγραφές του προϊόντος και τις απαιτήσεις σχεδιασμού.
• Κόψιμο και ισοπέδωση: Οι πλάκες από ανοξείδωτο χάλυβα κόβονται με ακρίβεια με μηχανήματα εργαλείων για να πληρούν τις απαιτήσεις σχεδιασμού.
• Σφραγισμός: Οι επίπεδες πλάκες υποβάλλονται σε τυποποίηση με υδραυλικό πρέσο για τη δημιουργία ειδικών μοτίβων σκελετού ρέγγας.Ο ακριβής έλεγχος διατηρείται κατά τη διάρκεια της διαδικασίας σφράγισης για την αποφυγή παραμόρφωσης ή βλάβης της πλάκας.
• Επεξεργασία επιφάνειας: Οι πλάκες υποβάλλονται σε επεξεργασία επιφάνειας, όπως γυαλισμός, αμμοκροτήματα ή επικάλυψη για την ενίσχυση της αντοχής στη διάβρωση και της απόδοσης θερμότητας.Η επιλογή της μεθόδου επεξεργασίας εξαρτάται από τις ειδικές ανάγκες.
• Συνέλευση και επιθεώρηση: Οι πλάκες συναρμολογούνται σύμφωνα με τις απαιτήσεις του σχεδιασμού, σχηματίζοντας ένα αποσυναρμολογήσιμο θερμομικρατήρα πλάκας με ελαστικές σφραγίδες συμπίεσης ή έναν πλήρως συγκολλημένο θερμομικρατήρα πλάκας μέσω συγκόλλησης με τόξο αργόνου.Η στενή τοποθέτηση και η απουσία κενών εξασφαλίζονται κατά τη διάρκεια της συναρμολόγησηςΜετά την συναρμολόγηση διεξάγεται αυστηρή δοκιμή πίεσης απόδοσης και εκδίδεται εργοστασιακή έκθεση για την επαλήθευση της συμμόρφωσης με τα πρότυπα ποιότητας.
•
