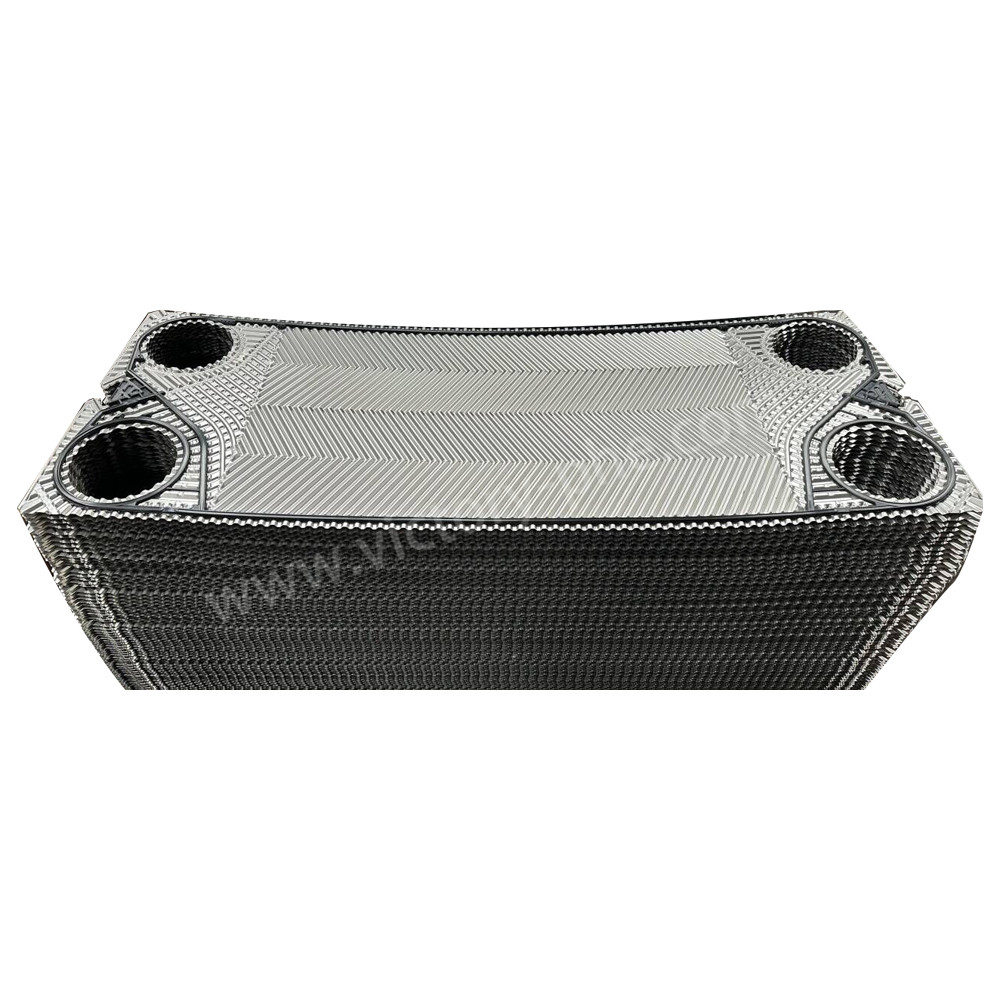

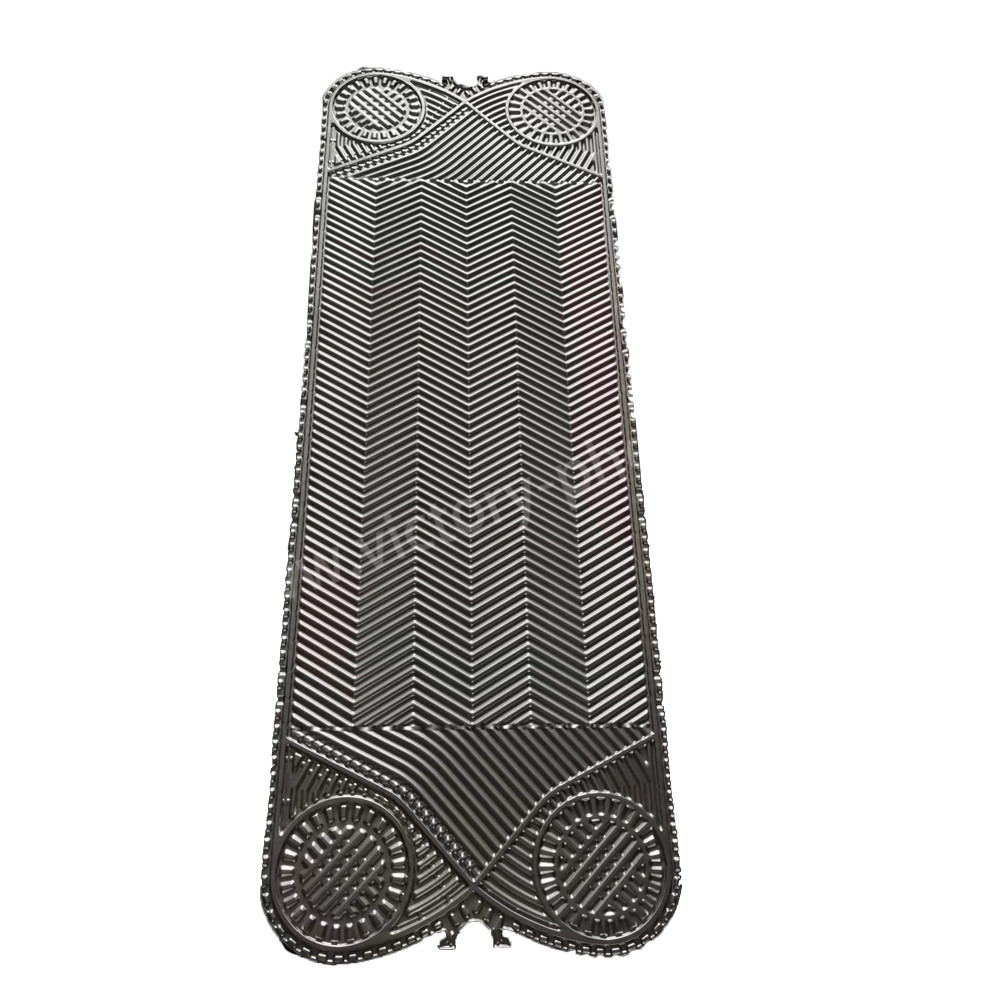

Πλάκα GEA με συμπιεσμό, ανταλλακτής θερμότητας, πλάκα Herringbone Pattern SGS

Περιγραφή του προϊόντος

Υψηλής απόδοσης C-276 πλάκας ανταλλακτής θερμότητας πλάκες με συμπίεση για ψυγείο πετρελαίου

GEAΠλάκες ανταλλακτών θερμότητας

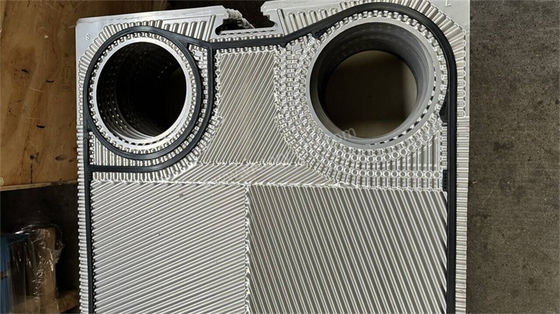

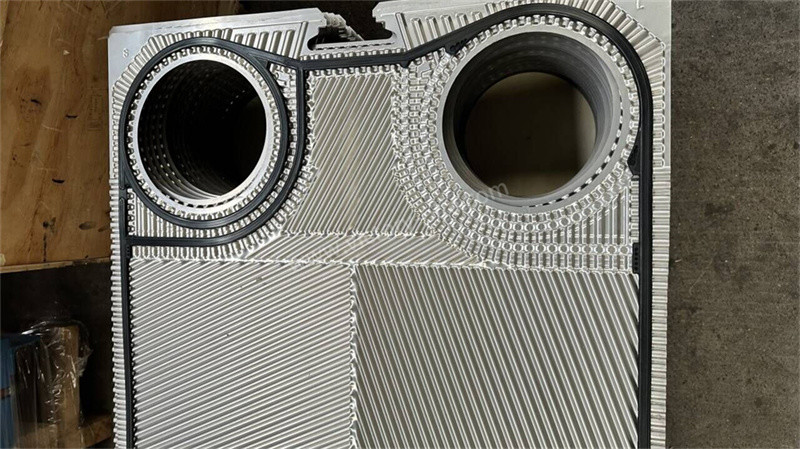

Η πλάκα ανταλλακτή θερμότητας αποτελείται από κομβικές και ανώμαλες πλάκες από ανοξείδωτο χάλυβα που τυποποιούνται και σχηματίζονται.Έτσι, οι κοίλες και οι κυψέλες ανάμεσα στις δύο πλάκες του ανταλλακτή θερμότητας σχηματίζουν ένα σημείο επαφής., και τα σημεία επαφής συνδυάζονται με συγκόλληση υπό κενό για να σχηματίσουν μια ανθεκτική σε υψηλή πίεση διασταυρωμένη δομή ροής της πλάκας του εναλλάκτη θερμότητας,Και αυτές οι διασταυρωμένες δομές ροής κάνουν τα κρύα και ζεστά υγρά στην πλάκα ανταλλακτήρα θερμότητας να παράγουν ισχυρή αναταραχή και να επιτύχουν υψηλή θερμική ανταλλαγή.Μια πλάκα ανταλλακτή θερμότητας αποτελείται από ένα σύνολο κυματοειδών μεταλλικών πλακών με τέσσερις γωνιακές τρύπες για τη διέλευση δύο υγρών για τη μεταφορά θερμότητας.Το φύλλο μεταλλικού είναι τοποθετημένο σε ένα πλαίσιο με μια πλάκα στερέωσης και μια κινητή πλάκα υποστήριξης στην πλευρά και είναι σφιγμένο με μπουλόνια στερέωσηςΟι πλάκες είναι εξοπλισμένες με σφραγιστικές σφραγίδες για να σφραγίζουν τα κανάλια υγρού και να καθοδηγούν τα υγρά να ρέουν εναλλάξ στα αντίστοιχα κανάλια ροής τους για να σχηματίσουν μια ανταλλαγή θερμότητας.Η ταχύτητα ροής του υγρούΟι φυσικές ιδιότητες, η πτώση πίεσης και η διαφορά θερμοκρασίας καθορίζουν τον αριθμό και το μέγεθος των πλακών.αλλά επίσης σχηματίζει πολλά σημεία υποστήριξης που είναι επαρκή για να αντέξει τη διαφορά πίεσης μεταξύ των μέσων ενημέρωσηςΗ μεταλλική πλάκα και η κινητή πλάκα υποστήριξης είναι κρεμασμένες από την άνω ράβδο καθοδήγησης και τοποθετούνται από την κατώτερη ράβδο καθοδήγησης, ενώ το άκρο της ράβδου είναι στερεωμένο στην στήλη υποστήριξης.

Εφαρμογές

Πλάκα ανταλλακτήρα θερμότητας Επιλέξτε:

• Επιλογή τύπων πλάκας και τύπων κυματοειδούς για τους εναλλάκτες θερμότηταςΠλάκαΣε καταστάσεις όπου υπάρχει μεγάλη ροή και μικρή επιτρεπόμενη πτώση πίεσης,πρέπει να επιλέγονται πλάκες με χαμηλή αντίστασηΗ επιλογή των απομακρυσόμενων ή συγκολλημένων θερμοανταλλακτών πλάκας πρέπει να καθορίζεται με βάση τις συνθήκες πίεσης και θερμοκρασίας του μέσου μεταφοράς θερμότητας.
• Για εξοπλισμό με μεγάλη επιφάνεια μεταφοράς θερμότητας, δεν συνιστάται να επιλέγονται πλάκες με υπερβολικά μικρές επιφάνειες μεμονωμένων πλακών.Αυτό οφείλεται στο γεγονός ότι το να έχουν πάρα πολλές πλάκες μπορεί να οδηγήσει σε χαμηλή ταχύτητα ροής μεταξύ των πλακών, οδηγώντας σε μείωση του συνολικού συντελεστή μεταφοράς θερμότητας.

Διαδικασία παραγωγής:

Η παραγωγή πλακών από ανοξείδωτο χάλυβα για ανταλλακτές θερμότητας πλακών περιλαμβάνει διάφορα ακριβή βήματα για να εξασφαλιστεί υψηλής ποιότητας απόδοση και μακροζωία.

• Κόψιμο και ισοπέδωση: Οι πλάκες από ανοξείδωτο χάλυβα κόβονται με ακρίβεια χρησιμοποιώντας προηγμένα εργαλεία μηχανών για να ικανοποιήσουν τις ειδικές απαιτήσεις σχεδιασμού.εφαρμόζεται επεξεργασία ισοπέδωσης για να εξασφαλιστεί ομαλή και ομοιόμορφη επιφάνειαΑυτό το βήμα είναι κρίσιμο για τη διατήρηση αποτελεσματικών δυνατοτήτων μεταφοράς θερμότητας.
• Σφραγισμός: Οι επίπεδες πλάκες υποβάλλονται σε μια σχολαστική διαδικασία σφραγίσματος χρησιμοποιώντας υδραυλικά πρέσες.που αυξάνουν σημαντικά την αναταραχή στο εσωτερικό του εναλλάκτη θερμότηταςΗ ελεγχόμενη αναταραχή προάγει τη βέλτιστη μεταφορά θερμότητας με τη μεγιστοποίηση της επαφής του υγρού με τις επιφάνειες των πλακών.Ιδιαίτερη προσοχή δίνεται στη διατήρηση ενός ακριβούς ελέγχου κατά τη διάρκεια της σφράγισης για την αποφυγή παραμόρφωσης ή βλάβης της πλάκας.
• Επιφανειακή επεξεργασία: Για να βελτιωθεί η αντοχή στη διάβρωση και να βελτιστοποιηθεί η απόδοση της μεταφοράς θερμότητας, οι πλάκες υποβάλλονται σε επιφανειακές επεξεργασίες όπως γυαλιστική, αμμοβόληση ή επικάλυψη.Η ειδική μέθοδος επεξεργασίας επιλέγεται με βάση τις επιθυμητές απαιτήσεις και τις συνθήκες λειτουργίαςΟι επεξεργασίες αυτές βελτιώνουν την αντοχή των πλακών στη διάβρωση, τη μόλυνση και την κλίμακα, εξασφαλίζοντας μακροπρόθεσμη αποτελεσματικότητα και αξιοπιστία.

Ερωτήσεις και απαντήσεις

1Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;

Α: Είμαστε επαγγελματίας κατασκευαστής ανταλλακτών θερμότητας πλακών, πλακών, στεγασμάτων, καλούπιων πλακών με 18ετή εμπειρία.
