Περιγραφή του προϊόντος

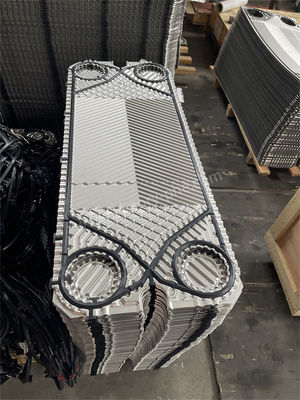

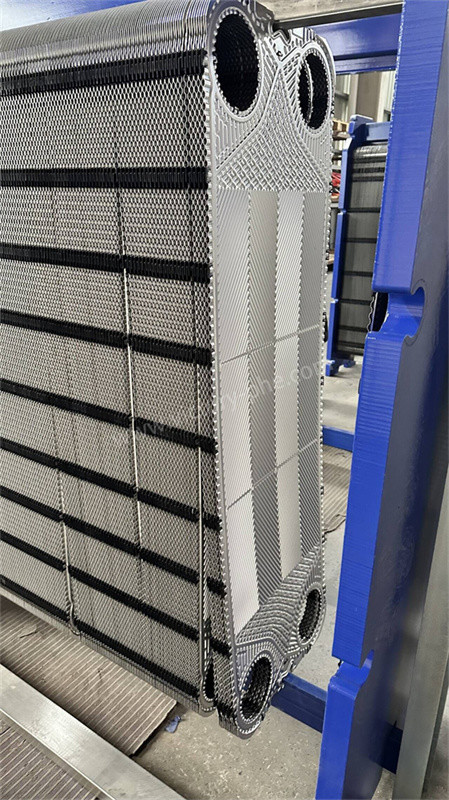

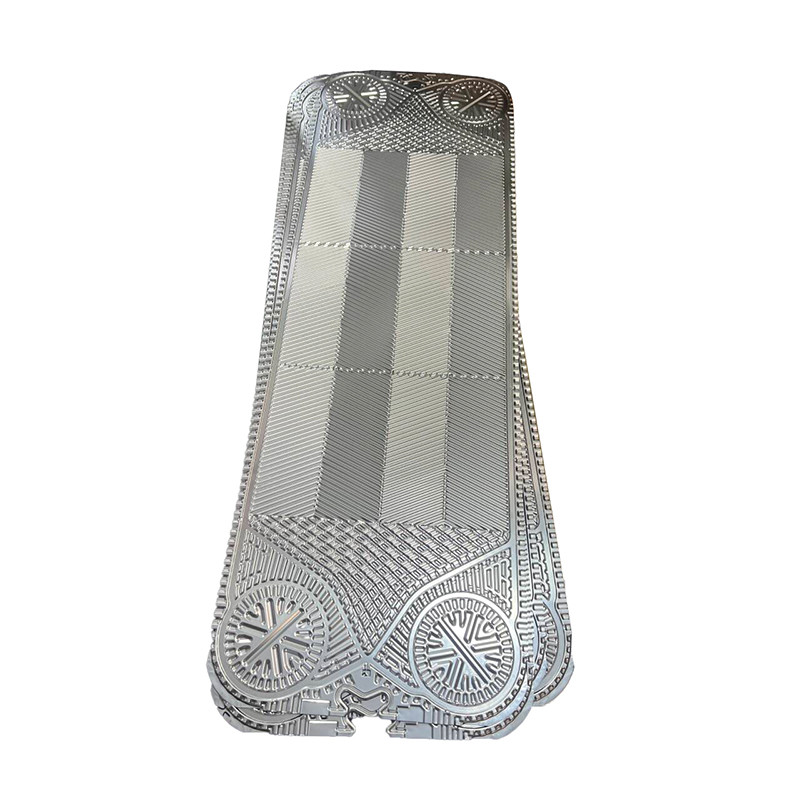

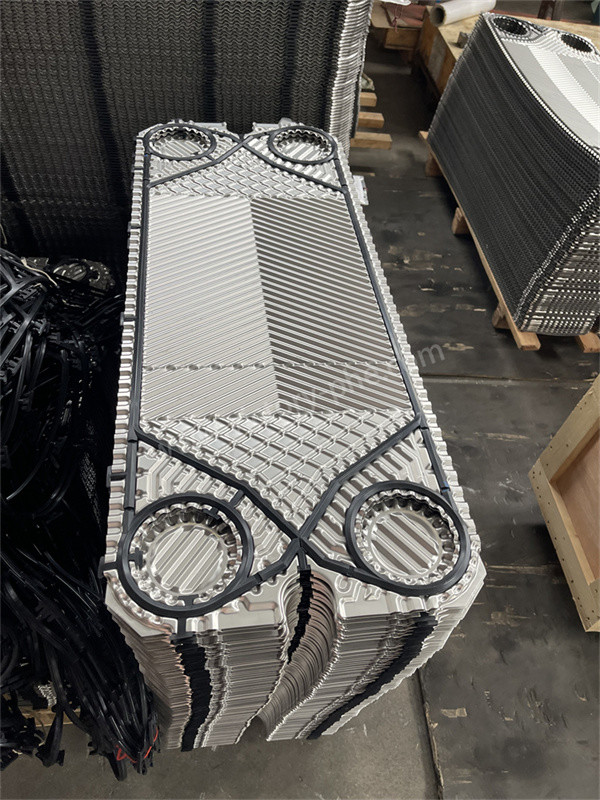

Πλάκα ανταλλακτή θερμότητας Tranter GC26 GX100 Κατασκευασμένη από ανοξείδωτο χάλυβα Τιτάνιο Hastelloy Νικέλιο Μολυβδένιο

Σόντεξ Πλάκες ανταλλακτών θερμότητας

1. Οι πλάκες ανταλλακτών θερμότητας είναι ειδικά σχεδιασμένες για την απομόνωση υγρών και τη διευκόλυνση της ανταλλαγής θερμότητας σε ανταλλακτές θερμότητας πλάκας.Πίνακες κυματοειδούς χάλυβα από σχοινί ρέγγας, οριζόντιες επίπεδες κυματοειδείς πλάκες και ανάγλυφες πλάκες.
2. Ένας θερμομικρατήρας πλάκας με συμπίεση αποτελείται από πολλαπλές τυποποιημένες κυματοειδείς λεπτές πλάκες, οι οποίες στοιβάζονται σε καθορισμένα χρονικά διαστήματα και σφραγίζονται με συμπίεση.Οι πλάκες και οι σφραγίδες συμπιέζονται μεταξύ τους με τη χρήση ενός πλαισίου και σφίξιμο βίδεςΟι τέσσερις γωνιακές τρύπες των πλάκων και των συμπιεστών σχηματίζουν κανάλια διανομής και συλλογής υγρών.επιτρέποντάς τους να ρέουν στα αντίστοιχα κανάλια και στις δύο πλευρές κάθε πλάκας και να υποβάλλονται σε ανταλλαγή θερμότητας.

Αρχή λειτουργίας:

• Ο εναλλάκτης θερμότητας πλάκας είναι ένας νέος τύπος εναλλάκτη θερμότητας υψηλής απόδοσης που κατασκευάζεται από στοιβαγμένες μεταλλικές πλάκες με ένα συγκεκριμένο κυματοειδές σχήμα.Πλάκες συμπίεσης (κινούμενες πλάκες άκρου)Οι πλακέτες είναι σφραγισμένες και καθοδηγούνται από σφραγιστικές σφραγίδες για τον διαχωρισμό των καναλιών κρύου/ζερού υγρού.Το μέσο ανταλλαγής θερμότητας κρύο/ζεστό ρέει μέσω των αντίστοιχων καναλιών και ανταλλάσσει θερμότητα με τις χωρισμένες πλάκες. ανταλλαγή για την επίτευξη της επιθυμητής θερμοκρασίας του χρήστη.
• Έχουν ανοίγματα στις τέσσερις γωνίες κάθε πλάκας, οι οποίες, αφού συναρμολογηθούν σε μια δέσμη πλακών, σχηματίζουν έναν σωλήνα διανομής και έναν σωλήνα συλλογής για το υγρό.Μετά την ανταλλαγή θερμότητας του ψυχρού/ζερού μέσου, η θερμότητα επιστρέφεται από τους αντίστοιχους σωλήνες συλλογής για ανακύκλωση.

Επιλογή υλικού πλάκας για τους ανταλλακτές θερμότητας πλάκας:

1. Κοινό νερό βρύσης:Για εφαρμογές καθαρού νερού, συνήθως επιλέγεται το ανοξείδωτο χάλυβα 304.το ανοξείδωτο χάλυβα 316 προτιμάται λόγω της ανώτερης αντοχής του στη διάβρωση σε σύγκριση με το 304Για το θαλασσινό νερό, το καθαρό τιτάνιο (GR1) είναι η προτιμώμενη επιλογή λόγω της υψηλής συγκέντρωσης ιόντων χλωριούχου.το σούπερ ανοξείδωτο χάλυβα 254SMO μπορεί να χρησιμοποιηθεί σε περιβάλλοντα με υψηλότερη περιεκτικότητα σε ιόντα χλωριούχου από 316.
2. Οξύ:Για το αραιωμένο θειικό οξύ με συγκέντρωση κάτω του 10% και θερμοκρασία κάτω των 50°C, μπορεί να χρησιμοποιηθεί ανοξείδωτο χάλυβα 316.254SMOΗ ίδια αρχή ισχύει και για το φωσφορικό οξύ και το υδροχλωρικό οξύ.
3. ΑτμόςΟι συνθήκες ατμού είναι συχνές.Στις νότιες περιοχές, συνήθως επιλέγεται ανοξείδωτος χάλυβας 316L, δεδομένου ότι οι θερμοκρασίες ατμού είναι γενικά άνω των 120°C.Στις βόρειες περιοχές, οι συνθήκες ατμού είναι συνήθως υψηλότερες από τις θερμοκρασίες του θερμοκηπίου.λαμβάνοντας υπόψη τους παράγοντες κόστους, ορισμένοι πελάτες μπορεί να επιλέξουν το ανοξείδωτο χάλυβα 304.πρέπει να σημειωθεί ότι η παρατεταμένη χρήση ανοξείδωτου χάλυβα 304 σε εφαρμογές ατμού υψηλής θερμοκρασίας μπορεί να οδηγήσει σε παραμόρφωση του θερμοανταλλάκτη πλάκας.
4. ΕλαιόλαδοΓια γενικούς εξοπλισμούς λιπαντικού ελαίου και υδραυλικών ελαίων, το ανοξείδωτο χάλυβα 304 είναι κατάλληλο.συνιστάται το ανοξείδωτο χάλυβα 316.
