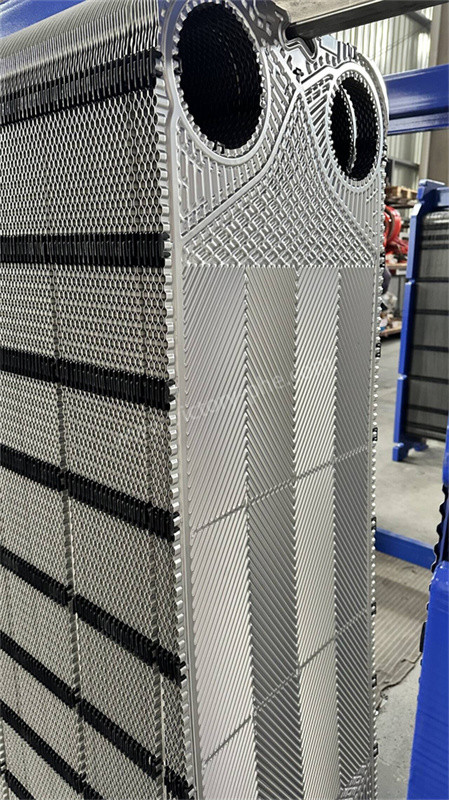

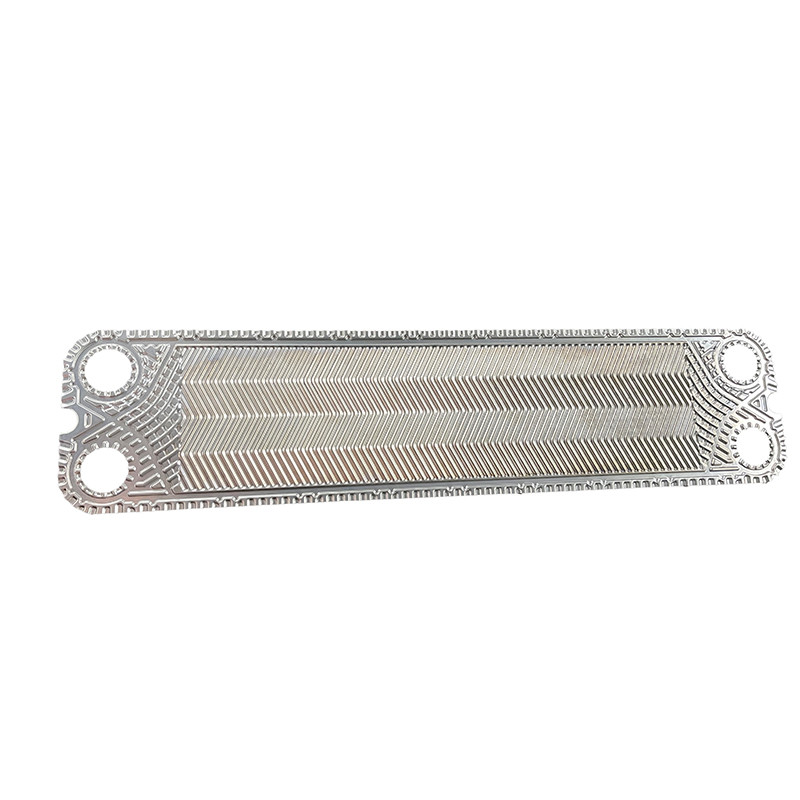

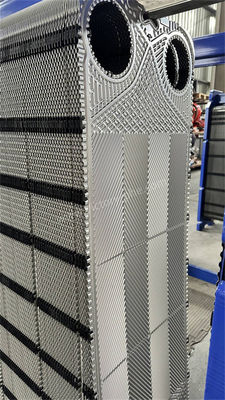

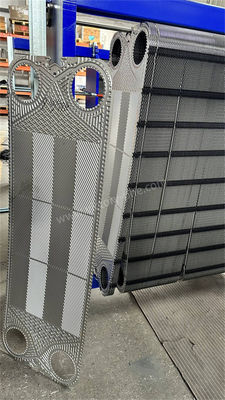

S4A S21A Πλάκα ανταλλάκτη θερμότητας Sondex για εξοπλισμό ψύξης ανταλλάκτη θερμότητας

Περιγραφή του προϊόντος

Πλάκες θερμομεταλλευτών τύπου SF123 για εξοπλισμό ψύξης θερμομεταλλευτών Sondex

Σόντεξ Πλάκες ανταλλακτών θερμότητας

1. Οι πλάκες ανταλλακτών θερμότητας πλάκας είναι τα βασικά στοιχεία των ανταλλακτών θερμότητας πλάκας.που τους καθιστά τα κύρια στοιχεία μεταφοράς θερμότητας του εναλλάκτη θερμότηταςΕπιπλέον, οι πλάκες πρέπει να αντέχουν τη διαφορά πίεσης μεταξύ των δύο πλευρών.η επιλογή κατάλληλων τύπων πλάκας και καναλιών ροής για πλάκες ανταλλακτών θερμότητας πλάκας έχει σημαντική επίδραση στη λειτουργία του εξοπλισμού ανταλλαγής θερμότητας, η αποτελεσματικότητα μεταφοράς θερμότητας, η αντίσταση του υγρού και άλλοι παράγοντες.

Πλάκα ανταλλακτήρα θερμότητας Επιλέξτε:

• Επιλογή τύπων πλάκας και τύπων κυματοειδούς για τους εναλλάκτες θερμότηταςΠλάκαΣε καταστάσεις όπου υπάρχει μεγάλη ροή και μικρή επιτρεπόμενη πτώση πίεσης,πρέπει να επιλέγονται πλάκες με χαμηλή αντίστασηΗ επιλογή των απομακρυσόμενων ή συγκολλημένων θερμοανταλλακτών πλάκας πρέπει να καθορίζεται με βάση τις συνθήκες πίεσης και θερμοκρασίας του μέσου μεταφοράς θερμότητας.
• Για εξοπλισμό με μεγάλη επιφάνεια μεταφοράς θερμότητας, δεν συνιστάται να επιλέγονται πλάκες με υπερβολικά μικρές επιφάνειες μεμονωμένων πλακών.Αυτό οφείλεται στο γεγονός ότι το να έχουν πάρα πολλές πλάκες μπορεί να οδηγήσει σε χαμηλή ταχύτητα ροής μεταξύ των πλακών, οδηγώντας σε μείωση του συνολικού συντελεστή μεταφοράς θερμότητας.

Διατάξεις ροής και κανάλια ροής Επιλέξτε:

• Η διάταξη ροής αναφέρεται σε μια ομάδα παράλληλων καναλιών ροής σε εναλλάκτη θερμότητας όπου ένα ενιαίο υγρό ρέει προς την ίδια κατεύθυνση.τα κανάλια ροής αναφέρονται στα περάσματα που σχηματίζονται από παρακείμενα ζεύγη πλάκες μέσα σε εναλλάκτη θερμότητας πλάκας μέσω των οποίων ρέει το υγρόΣε γενικές γραμμές, πολλά κανάλια ροής συνδέονται παράλληλα ή κατά σειρά για να σχηματίσουν διαφορετικούς συνδυασμούς ψυχρών και ζεστών διαδρόμων υγρών.
• Για να διασφαλιστεί ότι το υγρό ρέει μεταξύ των δέσμων πλάκας σύμφωνα με τις ειδικές απαιτήσεις, οι τέσσερις γωνίες των πλακών τρυπώνται και εφαρμόζονται συμπίεση σύμφωνα με τις προδιαγραφές.Οι πλάκες είναι τοποθετημένες σε ένα κανονικό σχέδιο για να σχηματίσουν τα κανάλια ροήςΗ μορφή της διάταξης ροής θα πρέπει να καθορίζεται με βάση τους υπολογισμούς μεταφοράς θερμότητας και αντίστασης του υγρού, ικανοποιώντας παράλληλα τις απαιτήσεις της διαδικασίας.Όταν οι συντελεστές μεταφοράς θερμότητας με συγκέντρωση και στις δύο πλευρές της επιφάνειας μεταφοράς θερμότητας είναι ίσοι ή κοντά, ο συντελεστής μεταφοράς θερμότητας μπορεί να μεγιστοποιηθεί.είναι επιθυμητό οι συντελεστές μεταφοράς θερμότητας με σύγκλιση στα κανάλια ροής κρύου και θερμού νερού να είναι ίσοι ή κοντά μεταξύ τους.
