Τμήματα θερμοανταλλάκτη τύπου πλάκας με συμπίεση Chevron για APV SPX

Περιγραφή του προϊόντος

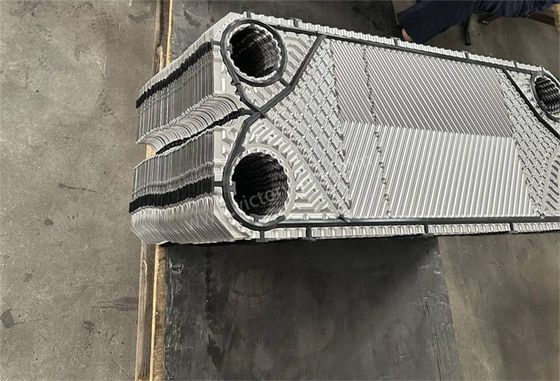

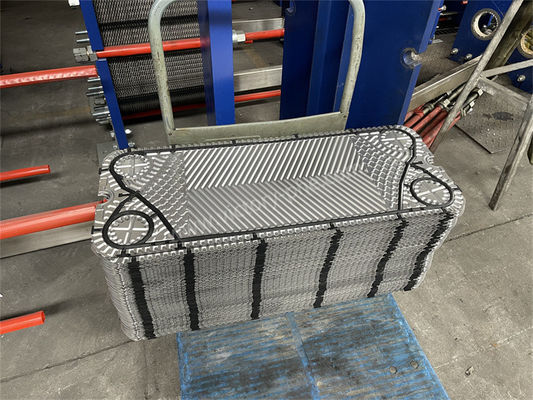

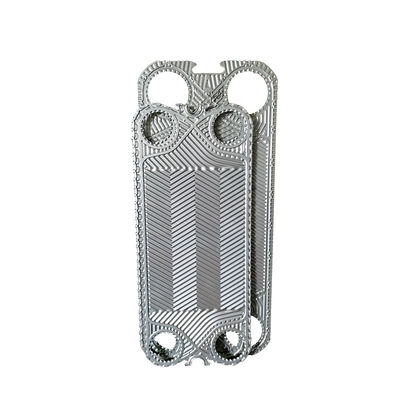

Πλάκα ανταλλακτή θερμότητας κατά της διάβρωσης για APV SPX//ACCESSEN/GEA σε ανοξείδωτο χάλυβα

ΑΠΕ/SPXΠλάκες ανταλλακτών θερμότητας

1. Οι πλάκες του εναλλάκτη θερμότητας έχουν τέσσερις γωνιακές τρύπες μέσω των οποίων περνούν τα δύο υγρά που εμπλέκονται στη μεταφορά θερμότητας.Οι μεταλλικές πλάκες είναι εγκατεστημένες μέσα σε ένα πλαίσιο που έχει μια σταθερή πλάκα και μια κινητή πλάκα συμπίεσης σε μια πλευράΟι πλάκες είναι εξοπλισμένες με σφραγίδες σφράγισης, οι οποίες σφραγίζουν τα κανάλια υγρών και καθοδηγούν τα υγρά να ρέουν εναλλάξ στα αντίστοιχα περάσματα τους,διευκόλυνση της ανταλλαγής θερμότηταςΟ ρυθμός ροής, οι φυσικές ιδιότητες, η πτώση πίεσης και η διαφορά θερμοκρασίας των υγρών καθορίζουν τον αριθμό και το μέγεθος των πλακών που απαιτούνται για τον εναλλάκτη θερμότητας.
2. Οι πλάκες ανταλλακτών θερμότητας κατασκευάζονται χρησιμοποιώντας εξαιρετικά ακριβή καλούπια για μια μονομερή διαδικασία τυποποίησης.Αυτό εξασφαλίζει ομοιόμορφη επαφή μετάλλου με μέταλλο μεταξύ των πλακών, επιτρέποντας στους εναλλάκτες θερμότητας πλάκας να λειτουργούν αποτελεσματικά υπό υψηλές πιέσεις και να αντέχουν τα σοκ πίεσης από το σύστημα.

3. Τα προϊόντα είναι κυρίως κατάλληλα για το / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.

Εφαρμογές

Διαμόρφωση πάχους πλάκας ανταλλάκτη θερμότητας

• Το AISI 304 έχει συνήθως πάχος 0,4 ή 0,5 mm
• Το AISI 316 είναι πάντα 0,5 και 0,6 mm
• 254 SMO (υψηλό κράμα) συνήθως 0,6 mm
• Οι πλάκες τιτανίου είναι πάντα 0,5 και 0,6 mm
• Μερικές έχουν παχύτερες πλάκες (για εφαρμογές υψηλής πίεσης)
• Ορισμένα PHEs έχουν 0,4 mm (λειτουργία χαμηλής πίεσης)
• Χαστέλλιο C-276 (σύνθεση νικελίου) συνήθως 0,6 mm

Αρχή λειτουργίας:

• Ο θερμικός ανταλλακτής πλάκας περιλαμβάνει την τοποθέτηση μεταλλικών πλακών με ένα συγκεκριμένο κυματοειδές σχήμα για τη δημιουργία ενός νέου τύπου υψηλής απόδοσης θερμικού ανταλλακτή.Η δομή του εναλλάκτη θερμότητας πλάκας περιλαμβάνει συμπίεση, πλάκες συμπίεσης (κινούμενη πλάκα, σταθερή πλάκα) και πλαίσιο (ανώτερες και κατώτερες ράβδους καθοδήγησης, μπροστινός πυλώνας στήριξης).δημιουργώντας ξεχωριστά κανάλια για τα κρύα και τα ζεστά υγράΤα κρύα και τα ζεστά υγρά ρέουν μέσω των αντίστοιχων καναλιών τους και ανταλλάσσουν θερμότητα με τις γειτονικές πλάκες για να επιτύχουν την επιθυμητή θερμοκρασία.
• Κάθε πλάκα έχει ανοίγματα στις τέσσερις γωνίες της, και όταν συναρμολογούνται σε μια δέσμη πλακών, σχηματίζουν κανάλια διανομής και συλλογής για τα υγρά.Μετά την ανταλλαγή θερμότητας μεταξύ των κρύων και ζεστών υγρών, επιστρέφουν στα αντίστοιχα κανάλια συλλογής και κυκλοφορούν για επαναχρησιμοποίηση.
