Τύπος θερμοανταλλάκτη APV Τμήματα και λειτουργίες από ανοξείδωτο χάλυβα

Περιγραφή του προϊόντος

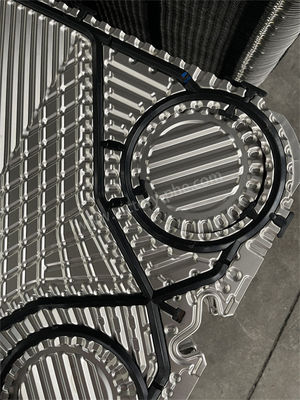

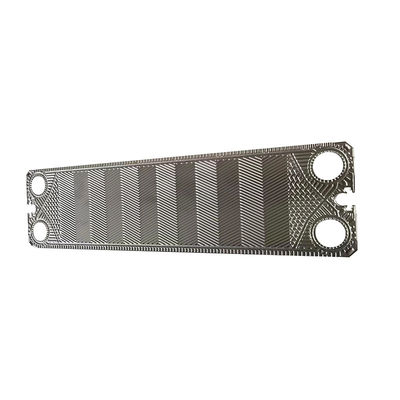

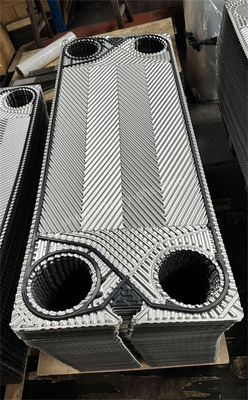

Ατσάλι από ανοξείδωτο χάλυβα και τιτάνιο APV SPX Πλάκα ανταλλακτήρα θερμότητας για υψηλή θερμική αγωγιμότητα

ΑΠΕ/SPXΠλάκες ανταλλακτών θερμότητας

1. Τα υλικά πλάκας ανταλλακτικού θερμότητας περιλαμβάνουν χάλυβα άνθρακα, ανοξείδωτο χάλυβα, αλουμίνιο και τα κράματά του, χαλκό, μονελ, νικέλιο, αλουμίνιο, τιτάνιο κλπ. Επί του παρόντος, το ανοξείδωτο χάλυβα είναι το πιο ευρέως χρησιμοποιούμενο.Λόγω της καλής αντοχής του στο διάβρωση του τιτανίου, ειδικά σε υλικά που περιέχουν χλώριο, αν και το τιτάνιο είναι πολύ ακριβό, οι ανταλλακτές θερμότητας με πλάκες τιτανίου εξακολουθούν να χρησιμοποιούνται ευρέως σε πολύ διαβρωτικές καταστάσεις.Το πάχος της πλάκας είναι πολύ λεπτό.Το κλειδί για την κατασκευή ανταλλακτών θερμότητας πλάκας είναι το σχηματισμό πλάκας, οι οποίες σήμερα είναι σχεδόν όλες σφραγισμένες πλάκες.

2. Τα προϊόντα είναι κυρίως κατάλληλα για το / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.

Εφαρμογές

Διαδικασία παραγωγής:

• Προετοιμασία πρώτων υλών: Οι υψηλής ποιότητας πλάκες από ανοξείδωτο χάλυβα επιλέγονται ως πρώτες ύλες λόγω της εξαιρετικής αντοχής τους στη διάβρωση και της θερμικής αγωγιμότητας.Το πάχος της πλάκας καθορίζεται με βάση τις προδιαγραφές του προϊόντος και τις απαιτήσεις σχεδιασμού.
• Κόψιμο και ισοπέδωση: Οι πλάκες από ανοξείδωτο χάλυβα κόβονται με ακρίβεια με μηχανήματα εργαλείων για να πληρούν τις απαιτήσεις σχεδιασμού.
• Σφραγισμός: Οι επίπεδες πλάκες υποβάλλονται σε τυποποίηση με υδραυλικό πρέσο για τη δημιουργία ειδικών μοτίβων σκελετού ρέγγας.Ο ακριβής έλεγχος διατηρείται κατά τη διάρκεια της διαδικασίας σφράγισης για την αποφυγή παραμόρφωσης ή βλάβης της πλάκας.
• Επεξεργασία επιφάνειας: Οι πλάκες υποβάλλονται σε επεξεργασία επιφάνειας, όπως γυαλισμός, αμμοκροτήματα ή επικάλυψη για την ενίσχυση της αντοχής στη διάβρωση και της απόδοσης θερμότητας.Η επιλογή της μεθόδου επεξεργασίας εξαρτάται από τις ειδικές ανάγκες.
• Συνέλευση και επιθεώρηση: Οι πλάκες συναρμολογούνται σύμφωνα με τις απαιτήσεις του σχεδιασμού, σχηματίζοντας ένα αποσυναρμολογήσιμο θερμομικρατήρα πλάκας με ελαστικές σφραγίδες συμπίεσης ή έναν πλήρως συγκολλημένο θερμομικρατήρα πλάκας μέσω συγκόλλησης με τόξο αργόνου.Η στενή τοποθέτηση και η απουσία κενών εξασφαλίζονται κατά τη διάρκεια της συναρμολόγησηςΜετά την συναρμολόγηση διεξάγεται αυστηρή δοκιμή πίεσης απόδοσης και εκδίδεται εργοστασιακή έκθεση για την επαλήθευση της συμμόρφωσης με τα πρότυπα ποιότητας.

Αρχή λειτουργίας:

• Ο θερμικός ανταλλακτής πλάκας περιλαμβάνει την τοποθέτηση μεταλλικών πλακών με ένα συγκεκριμένο κυματοειδές σχήμα για τη δημιουργία ενός νέου τύπου υψηλής απόδοσης θερμικού ανταλλακτή.Η δομή του εναλλάκτη θερμότητας πλάκας περιλαμβάνει συμπίεση, πλάκες συμπίεσης (κινούμενη πλάκα, σταθερή πλάκα) και πλαίσιο (ανώτερες και κατώτερες ράβδους καθοδήγησης, μπροστινός πυλώνας στήριξης).δημιουργώντας ξεχωριστά κανάλια για τα κρύα και τα ζεστά υγράΤα κρύα και τα ζεστά υγρά ρέουν μέσω των αντίστοιχων καναλιών τους και ανταλλάσσουν θερμότητα με τις γειτονικές πλάκες για να επιτύχουν την επιθυμητή θερμοκρασία.
• Κάθε πλάκα έχει ανοίγματα στις τέσσερις γωνίες της, και όταν συναρμολογούνται σε μια δέσμη πλακών, σχηματίζουν κανάλια διανομής και συλλογής για τα υγρά.Μετά την ανταλλαγή θερμότητας μεταξύ των κρύων και ζεστών υγρών, επιστρέφουν στα αντίστοιχα κανάλια συλλογής και κυκλοφορούν για επαναχρησιμοποίηση.
