Προσαρμοσμένη πλάκα Chevron Ανταλλάκτη θερμότητας Πλάκα βασικά εξαρτήματα

Περιγραφή του προϊόντος

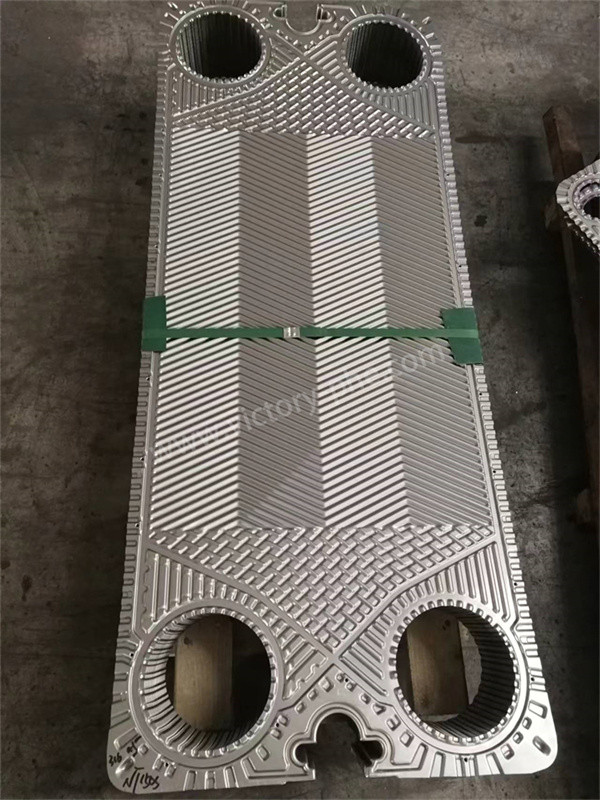

Πλάκα ανταλλακτή θερμότητας APV SPX για ευρύ φάσμα μοντέλων και εμπορικών σημάτων ανταλλακτών θερμότητας

ΑΠΕ/SPXΠλάκες ανταλλακτών θερμότητας

1. Οι πλάκες ανταλλακτών θερμότητας είναι βασικά στοιχεία που χρησιμοποιούνται σε ανταλλακτές θερμότητας για τη μεταφορά θερμότητας μεταξύ δύο υγρών.Οι πλάκες αυτές παρέχουν υψηλή θερμική αγωγιμότητα και αντοχή στη διάβρωση.Οι ειδικά σχεδιασμένες μοτίβες στις πλάκες προάγουν την αναταραχή και βελτιώνουν την αποτελεσματικότητα της μεταφοράς θερμότητας.που επιτρέπουν αποτελεσματική ανταλλαγή θερμότηταςΟι πλάκες ανταλλακτών θερμότητας διαδραματίζουν κρίσιμο ρόλο σε διάφορες βιομηχανίες, βελτιστοποιώντας τη μεταφορά θερμότητας σε συστήματα HVAC, χημική επεξεργασία, παραγωγή ενέργειας και εφαρμογές ψύξης.

2. Τα προϊόντα είναι κυρίως κατάλληλα για το / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP κλπ.

Εφαρμογές

Διαδικασία παραγωγής:

• Προετοιμασία πρώτων υλών: Οι υψηλής ποιότητας πλάκες από ανοξείδωτο χάλυβα επιλέγονται ως πρώτες ύλες λόγω της εξαιρετικής αντοχής τους στη διάβρωση και της θερμικής αγωγιμότητας.Το πάχος της πλάκας καθορίζεται με βάση τις προδιαγραφές του προϊόντος και τις απαιτήσεις σχεδιασμού.
• Κόψιμο και ισοπέδωση: Οι πλάκες από ανοξείδωτο χάλυβα κόβονται με ακρίβεια με μηχανήματα εργαλείων για να πληρούν τις απαιτήσεις σχεδιασμού.
• Σφραγισμός: Οι επίπεδες πλάκες υποβάλλονται σε τυποποίηση με υδραυλικό πρέσο για τη δημιουργία ειδικών μοτίβων σκελετού ρέγγας.Ο ακριβής έλεγχος διατηρείται κατά τη διάρκεια της διαδικασίας σφράγισης για την αποφυγή παραμόρφωσης ή βλάβης της πλάκας.
• Επεξεργασία επιφάνειας: Οι πλάκες υποβάλλονται σε επεξεργασία επιφάνειας, όπως γυαλισμός, αμμοκροτήματα ή επικάλυψη για την ενίσχυση της αντοχής στη διάβρωση και της απόδοσης θερμότητας.Η επιλογή της μεθόδου επεξεργασίας εξαρτάται από τις ειδικές ανάγκες.
• Συνέλευση και επιθεώρηση: Οι πλάκες συναρμολογούνται σύμφωνα με τις απαιτήσεις του σχεδιασμού, σχηματίζοντας ένα αποσυναρμολογήσιμο θερμομικρατήρα πλάκας με ελαστικές σφραγίδες συμπίεσης ή έναν πλήρως συγκολλημένο θερμομικρατήρα πλάκας μέσω συγκόλλησης με τόξο αργόνου.Η στενή τοποθέτηση και η απουσία κενών εξασφαλίζονται κατά τη διάρκεια της συναρμολόγησηςΜετά την συναρμολόγηση διεξάγεται αυστηρή δοκιμή πίεσης απόδοσης και εκδίδεται εργοστασιακή έκθεση για την επαλήθευση της συμμόρφωσης με τα πρότυπα ποιότητας.

Αρχή λειτουργίας:

Ο θερμικός ανταλλακτής πλάκας περιλαμβάνει την τοποθέτηση μεταλλικών πλακών με ένα συγκεκριμένο κυματοειδές σχήμα για τη δημιουργία ενός νέου τύπου υψηλής απόδοσης θερμικού ανταλλακτή.Η δομή του εναλλάκτη θερμότητας πλάκας περιλαμβάνει συμπίεση, πλάκες συμπίεσης (κινούμενη πλάκα, σταθερή πλάκα) και πλαίσιο (ανώτερες και κατώτερες ράβδους καθοδήγησης, μπροστινός πυλώνας στήριξης).δημιουργώντας ξεχωριστά κανάλια για τα κρύα και τα ζεστά υγράΤα κρύα και τα ζεστά υγρά ρέουν μέσω των αντίστοιχων καναλιών τους και ανταλλάσσουν θερμότητα με τις γειτονικές πλάκες για να επιτύχουν την επιθυμητή θερμοκρασία.

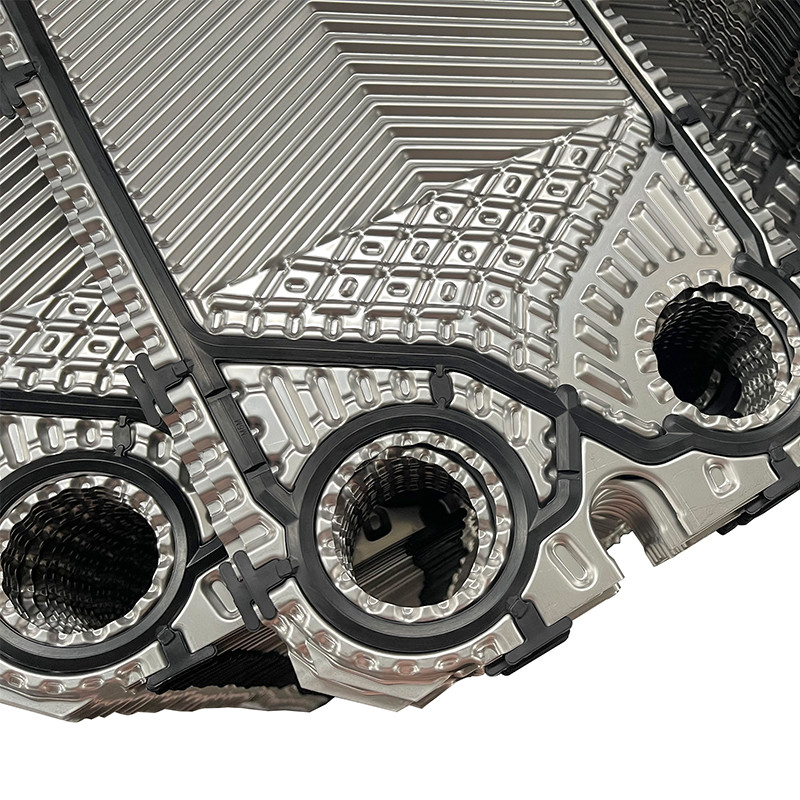

Κάθε πλάκα έχει ανοίγματα στις τέσσερις γωνίες της, και όταν συναρμολογούνται σε μια δέσμη πλακών, σχηματίζουν κανάλια διανομής και συλλογής για τα υγρά.Μετά την ανταλλαγή θερμότητας μεταξύ των κρύων και ζεστών υγρών, επιστρέφουν στα αντίστοιχα κανάλια συλλογής και κυκλοφορούν για επαναχρησιμοποίηση.
